专利号: 2023109931366
申请人: 陕西建一建设有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种混凝土桥梁沉降检测装置,其特征在于,包括:

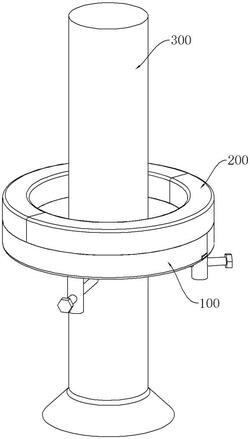

环形底座,环形底座套设在支撑柱上,环形底座上设置有环形滑轨,环形滑轨内滑动设置有指示球和两个第一小球,两个第一小球的质量相同,指示球的质量大于第一小球的质量,指示球和两个第一小球间隔设置且两两之间设置有第一弹性件,第一弹性件的两端设置有第一滑动板,初始第一弹性件处于压缩状态使得指示球和两个第一小球均匀分布在环形滑轨内;

调节机构,调节机构包括第二小球,第二小球滑动设置于环形滑轨内且其滑动轨迹与第一小球的滑动轨迹上下平行设置,第二小球的两侧均连接有第二弹性件,第二弹性件远离第二小球的一端设置有第二滑动板,两个第二滑动板连接第二弹性件的一侧分别与两个第一小球之间的两个第一滑动板抵接,初始两个第二弹性件处于原长状态,且两个第二弹性件的弹性系数不同。

2.根据权利要求1所述的混凝土桥梁沉降检测装置,其特征在于,环形滑轨两侧壁均开设有第一环形滑槽,第一滑动板两侧设置有第一滑动凸起,第一滑动凸起位于第一环形滑槽内,第一弹性件压缩使得第一滑动板与指示球和两个第一小球抵接。

3.根据权利要求2所述的混凝土桥梁沉降检测装置,其特征在于,环形滑轨两侧壁开设有第二环形滑槽,第二环形滑槽与第一环形滑槽平行,第二滑动板两侧均设置有第二滑动凸起,第二滑动凸起位于第二环形滑槽内,第二小球两侧固定设置有连接板,两个连接板的另一侧与第二弹性件连接,连接板两侧设置有第三滑动凸起,第三滑动凸起位于第二环形滑槽内。

4.根据权利要求1所述的混凝土桥梁沉降检测装置,其特征在于,环形底座上设置有定位螺栓,定位螺栓能够将环形底座水平固定在支撑柱上。

5.根据权利要求4所述的混凝土桥梁沉降检测装置,其特征在于,定位螺栓至少三个。

6.根据权利要求1所述的混凝土桥梁沉降检测装置,其特征在于,环形底座包括两个半圆盘,两个半圆盘可拆卸连接。

7.根据权利要求6所述的混凝土桥梁沉降检测装置,其特征在于,两个半圆盘其中一个半圆盘上设置有插板,另一个半圆盘上开设有插槽,两个半圆盘通过插槽和插板可拆卸连接。

8.根据权利要求7所述的混凝土桥梁沉降检测装置,其特征在于,环形底座上设置有环形盖板。

9.根据权利要求8所述的混凝土桥梁沉降检测装置,其特征在于,环形盖板与环形底座通过固定销可拆卸连接。

10.根据权利要求9所述的混凝土桥梁沉降检测装置,其特征在于,环形盖板包括两个半圆盖,两个半圆盖可拆卸连接。
