专利号: 2023110402607
申请人: 中国医学科学院北京协和医院
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2025-03-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

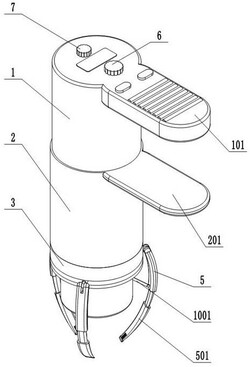

1.一种医用骨科断钉取钉器,其特征在于,包括:定位筒(1)、导向套筒(2)、定位架(3)、安装轴(4)、定位夹爪(5)、第一控制轴(6)、第二控制轴(7)、第一控制丝杆(8)、导向杆(9)和安装块(10);所述导向套筒(2)上下滑动连接在所述定位筒(1)的外侧;所述定位架(3)固定连接在所述导向套筒(2)的下端面;所述定位架(3)的下部圆周阵列滑动连接有多个所述安装轴(4);每个所述安装轴(4)的外侧转动连接有一个所述定位夹爪(5);所述定位夹爪(5)包括有滑套(501);每个所述定位夹爪(5)的下部滑动连接有一个所述滑套(501),所述滑套(501)与所述定位夹爪(5)弹性连接;所述第一控制轴(6)转动连接在所述定位筒(1)的上部;所述定位筒(1)还包括有第一控制齿轮(102);所述第一控制齿轮(102)转动连接在所述定位筒(1)的上部,所述第一控制齿轮(102)与所述第一控制丝杆(8)螺纹连接;第一控制轴(6)包括有第一主动齿轮(601);所述第一主动齿轮(601)固定连接在所述第一控制轴(6)的下部,所述第一主动齿轮(601)与所述定位筒(1)转动连接;所述第一主动齿轮(601)与所述第一控制齿轮(102)相互啮合;所述第二控制轴(7)转动连接在所述定位筒(1)的上部;所述第一控制丝杆(8)上下滑动连接在所述定位筒(1)的中部;所述第二控制轴(7)包括有第二主动齿轮(701);所述第二主动齿轮(701)固定连接在所述第二控制轴(7)的下部,所述第二主动齿轮(701)与所述定位筒(1)转动连接;第一控制丝杆(8)包括有控制套筒(801),所述控制套筒(801)转动连接在所述第一控制丝杆(8)的下部,所述控制套筒(801)的外侧圆周阵列固定连接有多个控制齿,所述控制套筒(801)通过多个控制齿与所述第二主动齿轮(701)相互啮合;所述导向杆(9)上下滑动连接在所述定位架(3)的上部;所述导向杆(9)包括有第二控制丝杆(901);所述第二控制丝杆(901)固定连接在所述导向杆(9)的上端面,所述第二控制丝杆(901)与所述控制套筒(801)螺纹连接;所述安装块(10)上下滑动连接在所述定位架(3)的内侧;所述导向杆(9)与所述安装块(10)转动连接;所述安装块(10)包括有连杆(1001),所述安装块(10)的下部圆周阵列转动连接有多个所述连杆(1001),多个所述连杆(1001)分别与多个所述定位夹爪(5)转动连接。

2.如权利要求1所述一种医用骨科断钉取钉器,其特征在于:所述定位筒(1)包括有第一握板(101);所述第一握板(101)固定连接在所述定位筒(1)的上部;

导向套筒(2)包括有第二握板(201);所述第二握板(201)固定连接在所述导向套筒(2)的上部;

定位架(3)包括有阻尼弹簧(301);所述定位筒(1)通过多个所述阻尼弹簧(301)与所述定位架(3)弹性连接。

3.如权利要求1所述一种医用骨科断钉取钉器,其特征在于:所述定位夹爪(5)还包括有定位齿(502);每个所述滑套(501)的内侧面均匀分布固定连接有多个所述定位齿(502)。

4.如权利要求1所述一种医用骨科断钉取钉器,其特征在于:所述定位夹爪(5)还包括有缓冲环(503);每个所述滑套(501)的下部固定连接有一个所述缓冲环(503)。

5.如权利要求1所述一种医用骨科断钉取钉器,其特征在于:所述定位架(3)还包括有第二控制齿轮(302)、从动齿轮(303)和定位钳口(304);所述第二控制齿轮(302)转动连接在所述定位架(3)的下侧;所述从动齿轮(303)转动连接在所述定位架(3)的下侧,所述从动齿轮(303)与所述第二控制齿轮(302)相互啮合;所述定位钳口(304)固定连接在所述从动齿轮(303)的下端面,所述定位钳口(304)与多个所述连杆(1001)滑动连接。

6.如权利要求1所述一种医用骨科断钉取钉器,其特征在于:每个所述滑套(501)的下部固定连接有一个压力传感器,压力传感器的控制电路与显示屏的控制电路、传感器控制按钮相互串联。
