专利号: 2023111195676
申请人: 湖南中翔建设集团有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

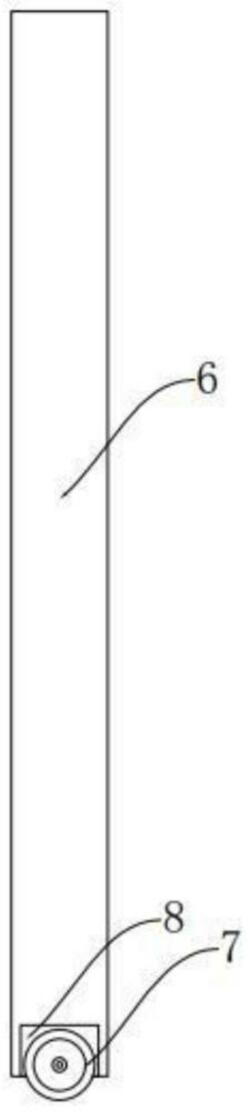

1.一种建筑装修墙面平整度检测设备,其特征在于:包括自动检测组件(1)、自动标记组件(2)、接触移动腔(3)、运作槽(4)、辅助滑动槽(5)、垂直检测架(6)、底部移动轮(7)和轮体放置槽(8),所述轮体放置槽(8)设于垂直检测架(6)的两侧,所述底部移动轮(7)转动设于轮体放置槽(8)中,所述运作槽(4)设于垂直检测架(6)内,所述辅助滑动槽(5)连通设于运作槽(4)的一端,所述接触移动腔(3)连通设于运作槽(4)的另一端,所述自动检测组件(1)传动设于接触移动腔(3)、运作槽(4)和辅助滑动槽(5)上,所述自动标记组件(2)设于自动检测组件(1)上,所述自动检测组件(1)的顶部还设有喷射嘴(19),所述喷射嘴(19)上设有十字开合瓣膜(18),所述自动检测组件(1)的顶部还设有偏心轮(27),所述偏心轮(27)内设有切换槽(32),所述切换槽(32)中两两对应地设有平行板电容器(31),所述切换槽(32)中还填充有电流变液(30),所述自动检测组件(1)包括接触轮(9)、轮体连接板(10)、滑动台(11)、滑动柱(12)、检测弹簧(13)、凹陷检测臂(14)、凸起检测臂(15)、凹陷检测按钮(16)和凸起检测按钮(17),所述滑动台(11)嵌合滑动设于运作槽(4)中,所述滑动柱(12)固接于滑动台(11)上,所述滑动柱(12)的一端嵌合滑动设于辅助滑动槽(5)上,所述检测弹簧(13)设于滑动台(11)和运作槽(4)的内壁之间,所述轮体连接板(10)固接于滑动台(11)上,所述接触轮(9)转动设于轮体连接板(10)上,所述凹陷检测臂(14)固接于运作槽(4)内的一侧,所述凸起检测臂(15)固接于运作槽(4)内的另一侧,所述凹陷检测按钮(16)设于凹陷检测臂(14)上远离滑动台(11)的一端,所述凸起检测按钮(17)设于凸起检测臂(15)上靠近滑动台(11)的一端,所述自动标记组件(2)包括水容器(20)、活塞片(21)、活塞连杆(22)、固定支架(23)、辅助弹簧(24)、限位片(25)、辅助轮(26)、辅助电机(28)和切换转轴(29),所述辅助电机(28)的机身设于轮体连接板(10)上,所述切换转轴(29)设于辅助电机(28)的输出端上,所述固定支架(23)固接于轮体连接板(10)上,所述水容器(20)固接于固定支架(23)上,所述喷射嘴(19)连通设于水容器(20)上,所述活塞片(21)活塞式滑动设于水容器(20)内,所述活塞连杆(22)贯穿滑动设于固定支架(23)上,所述活塞连杆(22)的一端固接于活塞片(21)上,所述限位片(25)固接于活塞连杆(22)的端部,所述辅助弹簧(24)设于固定支架(23)和限位片(25)之间,所述辅助轮(26)固接于限位片(25)上,所述偏心轮(27)滑动接触连接于辅助轮(26)上。

2.根据权利要求1所述的一种建筑装修墙面平整度检测设备,其特征在于:所述自动检测组件(1)、自动标记组件(2)、接触移动腔(3)、运作槽(4)、辅助滑动槽(5)在垂直检测架(6)上设有若干组。

3.根据权利要求2所述的一种建筑装修墙面平整度检测设备,其特征在于:所述凹陷检测臂(14)位于靠近滑动台(11)的一侧。

4.根据权利要求3所述的一种建筑装修墙面平整度检测设备,其特征在于:所述凸起检测臂(15)位于远离滑动台(11)的一侧。

5.根据权利要求4所述的一种建筑装修墙面平整度检测设备,其特征在于:所述十字开合瓣膜(18)运用了现有的心脏瓣膜开合原理。

6.根据权利要求5所述的一种建筑装修墙面平整度检测设备,其特征在于:所述活塞连杆(22)移动于水容器(20)内。

7.根据权利要求6所述的一种建筑装修墙面平整度检测设备,其特征在于:所述切换转轴(29)转动设于切换槽(32)的内壁上,所述切换转轴(29)与切换槽(32)的贯穿处设有密封垫。

8.根据权利要求7所述的一种建筑装修墙面平整度检测设备,其特征在于:所述检测弹簧(13)和凹陷检测按钮(16)之间接触连接,所述检测弹簧(13)和凸起检测按钮(17)之间接触连接,所述凹陷检测按钮(16)和平行板电容器(31)之间电连接,所述凸起检测按钮(17)和平行板电容器(31)之间电连接。
