1.一种桥梁位移检测方法，其特征在于：具体包括以下步骤：

步骤一、安装固定：将安装座（1）固定在桥墩上，启动两个激光模组（31），移动伸缩架（6），在第一CCD传感器（34）上未出现反光点时，将伸缩架（6）固定在桥梁下方；

步骤二、纵向位移检测：桥梁发生纵向位移时，桥梁带动伸缩架（6）使封堵板（8）移动，封堵板（8）驱动行程放大组件（5）使检测板（9）发生倾斜，激光模组（31）上照射出的激光经过检测板（9）上的平面镜（33）反射到第一CCD传感器（34）上，根据光点位置信息，实现对桥梁纵向位移的判断；

步骤三、横向位移检测：桥梁发生横向位移时，桥梁带动伸缩架（6）使封堵板（8）移动，封堵板（8）带动行程放大组件（5）使检测板（9）进行横向移动，激光模组（31）上照射出的部分激光被检测板（9）遮挡，未被遮挡的激光照射到水平测光件（3）中，根据水平测光件（3）中的光点位置变化，实现对桥梁横向位移的判断；

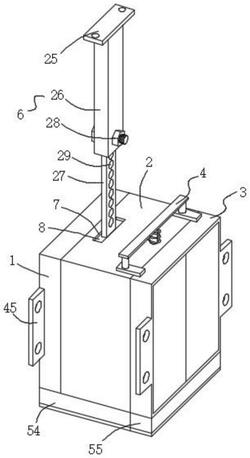

所述安装座（1）的右侧固定安装有U型安装罩（2），所述U型安装罩（2）和水平测光件（3）之间通过卡接件（4）卡接固定，所述行程放大组件（5）滑动安装在安装座（1）的右侧，所述U型安装罩（2）的顶部开设有与伸缩架（6）相适配的槽口（7），所述封堵板（8）设置在U型安装罩（2）内腔的顶部；

所述检测板（9）左侧的底部通过两个第一连接块（10）转动安装有定位柱（11），所述安装座（1）的右侧固定安装有与定位柱（11）相适配的两个第二连接块（12）；

所述行程放大组件（5）包括定位杆（13）和两个滑架（14），所述定位杆（13）的外周套设并滑动安装有大齿轮（15），两个滑架（14）之间滑动安装有装配板（16），所述装配板（16）的表面固定安装有两个支板（17），两个所述支板（17）分别设置在大齿轮（15）的前后两侧，且两个支板（17）之间转动安装有小齿轮（18），所述小齿轮（18）与大齿轮（15）啮合配合；

所述装配板（16）的表面还固定安装有导向架（19），所述导向架（19）的表面滑动安装有齿牙板（20），所述齿牙板（20）的底部通过转动块转动连接有U型框（21），所述检测板（9）顶部的两侧均开设有与U型框（21）相适配的卡槽（22）；

所述定位杆（13）固定安装在U型安装罩（2）内腔的前后两侧之间，两个所述滑架（14）均固定安装在安装座（1）的右侧，所述封堵板（8）的底部固定安装有与大齿轮（15）相适配的齿牙（23），所述齿牙（23）设置有若干个，且若干个齿牙（23）间隔均匀的排布；

所述封堵板（8）的底部固定安装有两个L型限位架（24），两个所述L型限位架（24）分别设置在若干个齿牙（23）的前后两侧，且两个L型限位架（24）与大齿轮（15）相配合使用；

所述伸缩架（6）包括固定板（25），所述固定板（25）的底部固定安装有方管（26），所述方管（26）的底部贯穿并滑动安装有方板（27），所述方板（27）和方管（26）之间通过螺栓螺母（28）固定连接，且方板（27）的表面开设有若干个与螺栓螺母（28）相适配使用的通孔（29）；

所述方板（27）的底部穿过槽口（7）与封堵板（8）的顶部固定连接；

所述安装座（1）的右侧镶嵌固定有透明板（30），所述激光模组（31）设置有两个，且两个激光模组（31）均固定安装在安装座（1）的内部，两个所述激光模组（31）分别设置在透明板（30）的上下两侧，两个所述激光模组（31）均用于发出若干道激光，所述安装座（1）的右侧开设有若干个与激光模组（31）相适配的第一照射孔（32）；

所述平面镜（33）设置有两个，且两个平面镜（33）均镶嵌固定在检测板（9）的左侧；

所述第一CCD传感器（34）滑动安装在安装座（1）的内部，所述第一CCD传感器（34）用于在平面镜（33）反射激光模组（31）发出激光时，对激光落在第一CCD传感器（34）上后，将激光落点的二维坐标导出，所述第一CCD传感器（34）的底部通过连接架（35）固定安装有U型对接框（36），所述U型对接框（36）设置在两个第一连接块（10）之间，且安装座（1）的底部固定安装有与第一CCD传感器（34）相适配的限位条（37）；

所述U型对接框（36）的右侧开设有装配槽（38），所述装配槽（38）的内部从上之下依次固定连接有第一压力传感器（39）和第二压力传感器（40），所述检测板（9）的左侧固定连接有T型板（41），且T型板（41）与第一压力传感器（39）和第二压力传感器（40）相配合使用；

所述水平测光件（3）包括固定箱（42），所述固定箱（42）的表面开设有若干个第二照射孔（43），且若干个第二照射孔（43）与第一照射孔（32）相配合使用；

所述固定箱（42）内腔的左侧固定安装有两个第二CCD传感器（44），且两组第二CCD传感器（44）与两个激光模组（31）相配合使用，所述第二CCD传感器（44）用于在激光模组（31）发出的激光依次穿过第一照射孔（32）和第二照射孔（43）后，对激光落在第二CCD传感器（44）上后，将激光落点的二维坐标导出。

2.根据权利要求1所述的一种桥梁位移检测方法，其特征在于：所述固定箱（42）和安装座（1）的前后两侧均固定安装有对接板（45），所述固定箱（42）和安装座（1）相背的一侧均设置有检修门（46）。

3.根据权利要求1所述的一种桥梁位移检测方法，其特征在于：所述卡接件（4）包括锁定板（47），所述锁定板（47）的底部固定安装有两个销柱（48），所述固定箱（42）的顶部固定安装有两个销板（49），且销板（49）的顶部开设有与销柱（48）相适配的销孔（50），所述锁定板（47）的底部固定连接有固定杆（51），所述固定箱（42）的左侧固定连接有U型卡框（52），所述固定杆（51）的底端依次贯穿U型安装罩（2）和U型卡框（52），所述固定杆（51）的外周套设有弹簧（53），且弹簧（53）的两端分别与锁定板（47）和U型卡框（52）相对的一侧固定连接。

4.根据权利要求1所述的一种桥梁位移检测方法，其特征在于：所述安装座（1）和U型安装罩（2）的底部共同固定安装有第一对接罩（54），所述固定箱（42）的底部固定安装有与第一对接罩（54）相适配的第二对接罩（55）。
