专利号: 2023112885043
申请人: 长春职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-08-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

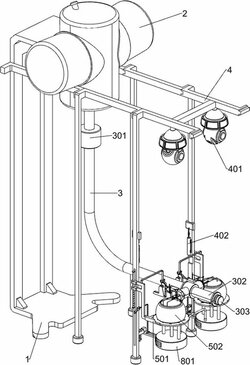

1.基于智慧农业的远程监测系统,其特征在于,包括有支架(1),支架(1)固接有储水箱(2),储水箱(2)底部连通有导流管(3),导流管(3)安装有电磁阀(301),导流管(3)远离储水箱(2)的一侧安装有连接管(302),连接管(302)远离导流管(3)的一侧螺纹连接有盖子(303),连接管(302)对称连通有外框(304),外框(304)内靠近连接管(302)的一侧固接有限流块(305),外框(304)远离连接管(302)的一侧连通有第一滴灌头(306),支架(1)安装有能够拆卸的安装架(4),安装架(4)对称固接有导杆(5),导杆(5)滑动连接有放置架(501),放置架(501)放置有花盆(502),导杆(5)套有第一弹簧(503),第一弹簧(503)的两端分别与导杆(5)和放置架(501)连接,外框(304)滑动连接有第一滑杆(504),第一滑杆(504)固接有挡板(505),挡板(505)位于外框(304)内与限流块(305)接触配合,安装架(4)设置有用于监测花草成长状态的监测组件,放置架(501)顶部设置有用于带动挡板(505)移动控制出水量的触发组件;

限流块(305)等间距开设有长条孔,最外侧的两个条形孔之间的水平距离大于挡板(505)的长度;

监测组件包括有摄像头(401),摄像头(401)安装于安装架(4),安装架(4)靠近连接管(302)一侧安装有湿度传感器(402),湿度传感器(402)与电磁阀(301)通过电性连接;

触发组件包括有对称设置的压杆(506),对称设置的压杆(506)分别固接于相邻的放置架(501)顶部,压杆(506)远离放置架(501)的一端固接有第一楔形块(507),第一滑杆(504)远离挡板(505)的一侧固接有顶块(508),第一楔形块(507)底部为斜面,顶块(508)与第一楔形块(507)底部挤压配合,顶块(508)与相邻的第一楔形块(507)之间对称安装有拉绳(509);

还包括有分流组件,分流组件设置于外框(304),分流组件用于分流对花草进行滴灌,分流组件包括有对称设置的导向环(6),对称设置的导向环(6)分别固接于相邻外框(304)内靠近第一滴灌头(306)的一侧,导向环(6)转动连接有转盘(601),外框(304)底部靠近转盘(601)的一侧连通有导流槽(602),导流槽(602)底部连通有分流管(603),分流管(603)连通有第二滴灌头(604),转盘(601)固接有推杆(605),挡板(505)靠近推杆(605)的一侧固接有推块(606),推块(606)与相邻的推杆(605)移动配合,转盘(601)靠近推杆(605)的一侧固接有加重块(607);

还包括有缓流组件,缓流组件设置于外框(304)内,缓流组件用于减缓水流进外框(304)的速度,缓流组件包括有对称设置的安装环(7),对称设置的安装环(7)分别固接于相邻的外框(304)内靠近连接管(302)的一侧,安装环(7)周向等间距固接有连接块(701),连接块(701)滑动连接有第三滑杆(702),同侧的第三滑杆(702)之间滑动连接有缓冲板(703),缓冲板(703)与相邻的连接块(701)之间连接有第二弹簧(704),限流块(305)与相邻的安装环(7)之间设置有用于解锁缓冲板(703)的解锁组件;

解锁组件包括有对称设置的第二滑杆(705),对称设置的第二滑杆(705)分别滑动连接于限流块(305)与相邻的安装环(7)之间,第二滑杆(705)套有第三弹簧(706),第三弹簧(706)的两端分别与第二滑杆(705)和限流块(305)连接,第三弹簧(706)的弹力大于第二弹簧(704)的弹力,第二滑杆(705)远离安装环(7)的一侧固接有第二楔形块(707),挡板(505)靠近第一滴灌头(306)的一侧固接有压块(708),压块(708)与第二楔形块(707)挤压配合,第二滑杆(705)靠近安装环(7)的一侧固接有限位环(709),限位环(709)与相邻的缓冲板(703)挤压配合;

还包括有补水组件,补水组件设置于安装架(4)靠近放置架(501)的一侧,补水组件用于对花盆(502)内底部供应水分,补水组件包括有对称设置的导向架(8),对称设置的导向架(8)分别固接于相邻的安装架(4)靠近放置架(501)的一侧,导向架(8)固接有蓄液箱(801),蓄液箱(801)顶部与连接管(302)之间连通有导水管(802),花盆(502)底部与相邻的蓄液箱(801)顶部连通有等间距分布的伸缩管(803),伸缩管(803)内塞有棉棒;

还包括有气流阻碍组件,气流阻碍组件设置于外框(304),气流阻碍组件用于增加第一滴灌头(306)内水流的阻力,气流阻碍组件包括有对称设置的气罐(9),对称设置的气罐(9)分别卡接于相邻的外框(304),外框(304)安装有对称设置的气阀(901),对称设置的气阀(901)输入端分别与相邻的气罐(9)底部之间连通有第一气管(902),气阀(901)的输出端与相邻的第一滴灌头(306)之间连通有第二气管(903),第二气管(903)安装有单向阀(904),外框(304)靠近气阀(901)的一侧滑动连接有用于控制气阀(901)开合的摩擦杆(905),摩擦杆(905)下部与相邻的顶块(508)之间转动连接有摆杆(906)。

2.根据权利要求1所述的基于智慧农业的远程监测系统,其特征在于,还包括有缓冲组件,缓冲组件设置于导流管(3)和连接管(302)内,缓冲组件用于缓冲水流的冲击力,缓冲组件包括有分别固接于导流管(3)内和连接管(302)内的固定杆(10),固定杆(10)滑动连接有缓冲块(1001),固定杆(10)对称固接有弹片(1002),弹片(1002)与缓冲块(1001)挤压配合。
