专利号: 2023113367130
申请人: 吉林省星辰科技服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

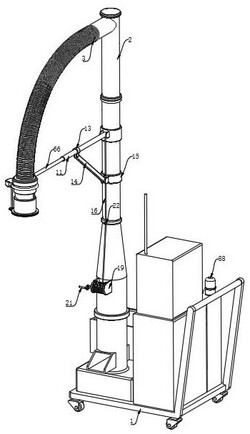

1.一种建筑物料提升机结构,包括架体(1)以及设置在所述架体(1)上的输送管(2)、波纹管(3),其特征在于:还包括有环块一(4),所述环块一(4)设置在所述波纹管(3)上;

环块二(5),所述环块二(5)设置在所述环块一(4)上;

搅拌叶一(6),所述搅拌叶一(6)设有多个,多个所述搅拌叶一(6)共同设置在所述环块二(5)上;

搅拌组件(7),所述搅拌组件(7)设置在所述波纹管(3)上,水泥通过所述波纹管(3)接触到搅拌叶一(6),并利用所述搅拌组件(7)带动多个搅拌叶一(6)旋转;

水管(8),所述水管(8)导通连接在所述环块一(4)上;

出水组件(9),所述出水组件(9)设置在所述波纹管(3)上,水泥通过所述波纹管(3)接触到搅拌叶一(6) ,并利用所述出水组件(9)带动水管(8)排水;

所述搅拌组件(7)包括开设在所述环块二(5)上的环槽(71),所述环槽(71)内设置有环板一(72),所述环板一(72)与多个所述搅拌叶一(6)连接;

所述环块二(5)上开设有环形槽(73),所述环形槽(73)内设置有环形块(74),所述环形块(74)上设置有环板二(75),所述环板二(75)上设置有多个搅拌叶二(76),所述环块一(4)上设置有连接组件(81),水泥通过所述波纹管(3)接触到所述搅拌叶一(6),使得所述搅拌叶一(6)与所述搅拌叶二(76)转动,并利用所述连接组件(81)使得环块二(5)位移接触环块一(4);

所述出水组件(9)包括设置在所述环板二(75)上的环形齿板(91),所述环形齿板(91)上设置有多个限位环板(92),所述环形齿板(91)上设置有联动组件(93),水泥接触到所述搅拌叶二(76)时,使得所述搅拌叶二(76)转动,同时带动所述环形齿板(91)旋转,并利用所述联动组件(93)带动所述水管(8)出水;

所述联动组件(93)包括啮合在所述环形齿板(91)上的齿盘(94),所述齿盘(94)上设置有轴一(95),所述轴一(95)贯穿所述齿盘(94),所述轴一(95)上开设有多个定位槽(96),所述定位槽(96)内设置有定位块(97),多个所述定位块(97)共同与所述齿盘(94)连接,所述轴一(95)上设置有传动组件(61),所述环形齿板(91)转动,使得所述轴一(95)旋转,并利用所述传动组件(61)带动所述水管(8)出水;

所述传动组件(61)包括设置在所述轴一(95)上的工形块(62),所述工形块(62)上通过转轴设置有多个滚轮(63),所述环块一(4)上设置有外壳(64),所述水管(8)铺设在所述外壳(64)内壁,多个所述滚轮(63)共同接触并挤压所述水管(8)表面,所述架体(1)上设置有水箱(65),所述水管(8)一端与所述水箱(65)导通连接且另一端穿过所述外壳(64),所述水管(8)一端与所述波纹管(3)导通连接,所述轴一(95)转动使得所述滚轮(63)挤压所述水管(8)出水。

2.根据权利要求1所述的建筑物料提升机结构,其特征在于:所述连接组件(81)包括设置在所述环块一(4)上的连接板(82),所述环块二(5)上开设有连接槽(83),所述连接槽(83)与所述连接板(82)连接,所述连接槽(83)内开设有多个定位凹槽(84),所述连接板(82)上设置有多个限位块(85),所述限位块(85)与所述定位凹槽(84)连接,所述环块一(4)上设置有提醒组件(86),所述环块二(5)通过连接板(82)靠近环块一(4),并利用所述提醒组件(86)使得环块二(5)位移到环块一(4)一侧时发出提醒。

3.根据权利要求2所述的建筑物料提升机结构,其特征在于:所述提醒组件(86)包括设置在所述环块一(4)上的压力传感器(87),所述架体(1)上设置有警示灯(88)。

4.根据权利要求3所述的建筑物料提升机结构,其特征在于:所述搅拌叶一(6)采用与所述搅拌叶二(76)的倾斜角度相反设计。

5.根据权利要求4所述的建筑物料提升机结构,其特征在于:所述环块一(4)上设置有杆一(66),所述输送管(2)上设置有套环一(67),所述杆一(66)一端与所述套环一(67)连接。

6.根据权利要求5所述的建筑物料提升机结构,其特征在于:所述套环一(67)上通过转轴设置有套杆(11),所述杆一(66)一端通过转轴与所述环块一(4)连接,所述套杆(11)内设置有弹簧(12),所述弹簧(12)一端与所述杆一(66)一端连接,所述套杆(11)上设置有定位环(13),所述定位环(13)上通过转轴设置有连杆(14),所述输送管(2)上设置有套环二(15),所述套环二(15)与所述连杆(14)通过转轴连接,所述杆一(66)与所述套杆(11)连接;

所述杆一(66)一端设置有拉绳(16),所述拉绳(16)一端设置有卷轮(17),所述拉绳(16)缠绕于所述卷轮(17)上,所述卷轮(17)上设置有轴二(18),所述输送管(2)上设置有多个侧板(19),所述轴二(18)一端贯穿一个所述侧板(19)并与其连接,所述轴二(18)一端设置有把手(21),所述输送管(2)上设置有导轮(22),所述拉绳(16)与所述导轮(22)连接;

一个所述侧板(19)上设置有螺杆(23),所述螺杆(23)贯穿一个所述侧板(19),所述螺杆(23)一端设置有旋钮(24)。
