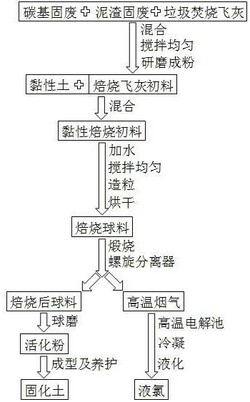

1.一种垃圾焚烧飞灰干法脱氯及同步制备液氯和固化土的方法，其特征在于，包括以下步骤： （1）将碳基固废、泥渣固废、垃圾焚烧飞灰混合，搅拌均匀，研磨成粉，得到焙烧飞灰初料；

（2）将黏性土和步骤（1）得到的焙烧飞灰初料混合，得到黏性焙烧初料；

（3）向步骤（2）得到的黏性焙烧初料中加入水，搅拌均匀后造粒，烘干，得到焙烧球料；

（4）将步骤（3）得到的焙烧球料导入焙烧窑中煅烧，煅烧产生的烟气经螺旋分离器后直接导入高温固体电解池阴极室进行电解，从阳极室回收的气体经冷凝，液化，得到液氯；

（5）同时煅烧后出来的球料经自然降温，研磨成粉，得到活化粉；

（6）向步骤（5）得到的活化粉中加入水，搅拌均匀后，入固化土成型设备，得到固化土生坯，再经过14 28天自然养护，得到固化土；

~

步骤（1）中，所述碳基固废、泥渣固废和垃圾焚烧飞灰的质量比为15 45:20 40:100；

~ ~

步骤（1）中，所述碳基固废为印染污泥、油泥或腐殖土中任意一种；

步骤（1）中，所述泥渣固废为粉煤灰、煤矸石、赤泥、锂渣或高炉矿渣中任意一种；

步骤（2）中，所述黏性土和焙烧飞灰初料的质量比为5 15:100。

~

2.根据权利要求1所述的方法，其特征在于，步骤（2）中，所述黏性土为黏土或页岩土中任意一种。

3.根据权利要求1所述的方法，其特征在于，步骤（3）中，所述水与黏性焙烧初料的液固比为25 45:100mL/g。

~

4.根据权利要求1所述的方法，其特征在于，步骤（4）中，所述煅烧的温度为550 1150~℃，所述电解电压为5 55V。

~

5.根据权利要求1所述的方法，其特征在于，步骤（6）中，所述水与活化粉的液固比为20

40:100mL/g。

~
