专利号: 2023114719419
申请人: 佛山市顺德区方阶电器制造有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 发电、变电或配电
更新日期:2024-03-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

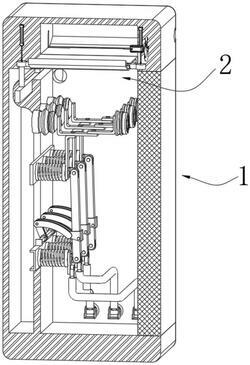

1.基于5G通讯技术的常压密封的开关柜,包括,其特征在于:包括固定装置(1)和设置于固定装置(1)内部的控制装置(2),所述固定装置(1)包括开关柜体(11),所述开关柜体(11)的内部设有气流结构,所述气流结构用于将空气中的灰尘进行过滤,然后采用过滤后的空气对开关柜体(11)的内部进行降温,所述控制装置(2)包括两个密封组件,所述开关柜体(11)的内部开设有存料槽(17),两个所述密封组件活动设置于存料槽(17)的内部,所述密封组件的两侧设有驱动结构,所述开关柜体(11)中的温度处于正常范围时,所述驱动结构带动密封组件将灭火材料密封在存料槽(17)中,所述开关柜体(11)的温度高于正常范围时,所述驱动结构带动密封组件将灭火材料引导至电器元件的表面;

所述气流结构包括进气槽(12),所述进气槽(12)开设于开关柜体(11)内部的一侧位置,所述开关柜体(11)的内部还开设有吸附腔(15),所述进气槽(12)的底端和吸附腔(15)的底端相连通,吸附腔(15)的内部设置吸附液,在空气经过吸附液时,对空气中的灰尘进行吸附,并对空气进行降温;

所述开关柜体(11)的一侧铰接有盖板(13),所述盖板(13)的内部开设有连通槽(131),所述开关柜体(11)一侧的顶部位置开设有安置槽(122),所述盖板(13)处于关闭状态时,外部空气可以通过安置槽(122)、连通槽(131)和进气槽(12)进入吸附腔(15)的内部;

所述安置槽(122)的内部固定设置有电机(14),所述电机(14)的一侧设有扇叶(141),所述扇叶(141)和电机(14)的输出轴同步转动。

2.根据权利要求1所述的基于5G通讯技术的常压密封的开关柜,其特征在于:所述开关柜体(11)的内部设有挡板(16),所述挡板(16)顶部的一侧固定设置有液化件(161),所述液化件(161)的内部设有冷凝设备,挡板(16)作为吸附腔(15)的其中一个侧壁,将吸附液和电气设备隔绝开,在空气经过吸附液的过滤之后,会带着水蒸气一起流动,此时液化件(161)内部的冷凝设备使水蒸气遇冷液化,并吸附在液化件(161)的表面,最后回到吸附腔(15)的内部。

3.根据权利要求2所述的基于5G通讯技术的常压密封的开关柜,其特征在于:所述密封组件由直板(26)和曲板(23)组成,所述直板(26)和曲板(23)铰接配合,两个直板(26)和曲板(23)将灭火材料密封在存料槽(17)中,在开关柜体(11)中的温度超过临界值时,液压杆(21)带动升降块(22)向上移动,控制两个直板(26)打开,灭火材料此时对电气设备进行灭火处理。

4.根据权利要求3所述的基于5G通讯技术的常压密封的开关柜,其特征在于:所述驱动结构包括若干升降块(22),所述升降块(22)滑动设置于开关柜体(11)的内部,所述升降块(22)和曲板(23)的一端位置铰接,所述升降块(22)的顶部设有液压杆(21),所述液压杆(21)的活塞杆和升降块(22)同步移动。

5.根据权利要求4所述的基于5G通讯技术的常压密封的开关柜,其特征在于:所述直板(26)的两侧开设有直槽(27),所述直槽(27)的内部滑动设置有配合杆(28),所述配合杆(28)和存料槽(17)固定连接,所述直槽(27)的内部滑动设置有配合杆(28),所述配合杆(28)和存料槽(17)固定连接。

6.根据权利要求5所述的基于5G通讯技术的常压密封的开关柜,其特征在于:所述曲板(23)的两侧开设有滑槽(24),所述滑槽(24)的内部滑动连接有固定杆(25),所述固定杆(25)和存料槽(17)固定连接,所述存料槽(17)的一端位置开设有封堵槽(121),所述封堵槽(121)将进气槽(12)和存料槽(17)连通起来,所述存料槽(17)的另一端开设有封堵腔(181),所述封堵腔(181)用于将出气槽(18)和存料槽(17)连通起来;

在开关柜体(11)中的热量超过临界值时,升降块(22)向上移动,此时在固定杆(25)和滑槽(24)的配合下使曲板(23)发生转动,一部分灭火材料经过封堵槽(121)和封堵腔(181)进入进气槽(12)和出气槽(18)的内部,将进气槽(12)和出气槽(18)堵住,此时开关柜体(11)的内部和外部彻底隔绝。

7.根据权利要求6所述的基于5G通讯技术的常压密封的开关柜,其特征在于:所述液化件(161)的顶部设有密封板(29),所述密封板(29)通过连接杆和升降块(22)同步移动;

开关柜体(11)正常工作时,密封板(29)处于液化件(161)的内部,空气可以经过密封板(29)顶部位置对电气设备进行降温;在开关柜体(11)中温度超过临界值时,升降块(22)向上移动,升降块(22)通过连接杆带动密封板(29)向上移动,将液化件(161)和电气设备之间的通道封闭起来。
