专利号: 2023114819370
申请人: 德州欣宇电气自动化设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

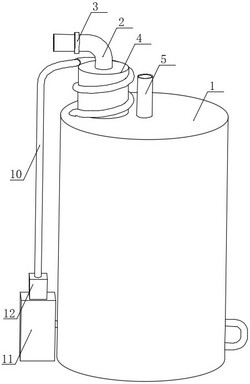

1.一种治理污染用的空气过滤器,包括外壳体(1)、内壳体(36)和出气管(5),所述内壳体(36)呈环形设置且与外壳体(1)之间形成有内腔(19),所述出气管(5)安装于外壳体(1)上端且与内壳体(36)内部连通,其特征在于,还包括有:空气净化机构,所述空气净化机构包括固定安装于外壳体(1)上端的空压机(4),所述空压机(4)的上端连通有进气管(2),所述进气管(2)上安装有粗滤网(3),所述空压机(4)的下端连接有设置于内壳体(36)中的过滤组件,所述过滤组件用于对空气进行进一步的净化过滤;

清扫机构,所述清扫机构设置于内壳体(36)的内部且与过滤组件的下端连接,所述清扫机构由驱动组件和除尘杀菌组件构成,所述除尘杀菌组件用于除去过滤组件中的灰尘并进一步消杀空气中的细菌。

2.根据权利要求1所述的一种治理污染用的空气过滤器,其特征在于,所述过滤组件包括固定安装于内壳体(36)内部顶端上的导风箱(6),所述导风箱(6)的下端固定连接有环形板(8),且所述导风箱(6)内部转动连接导风板(7),所述导风箱(6)的下端表面上开设有环形通风孔(35)。

3.根据权利要求2所述的一种治理污染用的空气过滤器,其特征在于,所述过滤组件还包括固定连接于导风箱(6)中间位置上的集尘箱(14),所述集尘箱(14)内部安装有静电网(21),且所述集尘箱(14)的下端表面安装有触发开关(20),所述集尘箱(14)的中间位置上固定连接有过滤盖板(15),所述过滤盖板(15)的下端表面固定连接有活性炭板(18),所述活性炭板(18)的外侧套设有过滤板(17),所述过滤板(17)的外侧套设有过滤网(16),所述过滤板(17)和所述过滤网(16)的顶端均与过滤盖板(15)的下端表面固定连接。

4.根据权利要求3所述的一种治理污染用的空气过滤器,其特征在于,所述过滤盖板(15)的顶端固定安装有风力发电器(13),所述风力发电器(13)的输入端与活性炭板(18)内部形成的空腔进行连通,所述风力发电器(13)的输出端与出气管(5)延伸进入内壳体(36)内部的一端连通。

5.根据权利要求4所述的一种治理污染用的空气过滤器,其特征在于,所述驱动组件包括有密封管(25),所述密封管(25)固定安装于过滤网(16)的下端,所述密封管(25)的外侧固定套设有挡板(24),所述密封管(25)内部开设有密封腔(23),所述密封腔(23)内部密封滑动连接有密封活塞(33),所述密封活塞(33)将所述密封腔(23)分为上下两个部分,所述密封活塞(33)的上端固定连接有多个连接杆(31),多个所述连接杆(31)的上端均在密封滑动贯穿密封管(25)的上侧壁后连接有除尘杀菌组件。

6.根据权利要求5所述的一种治理污染用的空气过滤器,其特征在于,所述除尘杀菌组件包括与连接杆(31)上端固定连接的除尘圈(22),所述除尘圈(22)滑动套设于过滤网(16)的外侧,所述除尘圈(22)的上端固定安装有触发条(26),所述除尘圈(22)的内部开设有储液腔(30),所述储液腔(30)内部储存有杀菌清洁液,所述除尘圈(22)靠近过滤网(16)的一侧上方固定连接有硬毛刷(28),且所述除尘圈(22)靠近过滤网(16)的一侧下方转动连接有滚圈(29),所述滚圈(29)一侧与过滤网(16)外表面滚动接触,且所述滚圈(29)另一侧与储液腔(30)内部杀菌清洁液接触。

7.根据权利要求6所述的一种治理污染用的空气过滤器,其特征在于,所述除尘杀菌组件还包括与连接杆(31)上端固定连接的内刮圈(27),所述内刮圈(27)滑动设置于过滤网(16)和过滤板(17)之间所形成的空腔中,且所述内刮圈(27)的内侧面与过滤板(17)的外侧面滑动接触,所述内刮圈(27)的外侧面与过滤网(16)的内侧面滑动接触。

8.根据权利要求7所述的一种治理污染用的空气过滤器,其特征在于,还包括有循环冷却机构,所述循环冷却机构包括设置于外壳体(1)外侧的污水处理器(11),所述污水处理器(11)的输入端与内壳体(36)内部连通,所述污水处理器(11)的输出端连通设置有水泵(12),所述水泵(12)的输出端连通设置有导水管(10),所述导水管(10)的另一端向上延伸并连通有循环水管(9)。

9.根据权利要求8所述的一种治理污染用的空气过滤器,其特征在于,所述循环水管(9)在套设于空压机(4)外侧后向下延伸并在贯穿外壳体(1)的上侧壁后进入内腔(19)中,所述循环水管(9)位于内腔(19)中的一段套设于内壳体(36)的外侧,所述循环水管(9)在离开内腔(19)后自左向右贯穿密封管(25)下端固定连接的底框(32),且所述循环水管(9)在离开底框(32)后贯穿外壳体(1)和内壳体(36)的侧壁并与内壳体(36)的内部连通。

10.根据权利要求9所述的一种治理污染用的空气过滤器,其特征在于,所述底框(32)的下端与外壳体(1)内底壁固定连接,所述循环水管(9)位于底框(32)内部的一段上连通有进水管(34),且所述循环水管(9)位于底框(32)内部的一段上还安装有电磁阀,所述电磁阀位于进水管(34)的左侧,所述进水管(34)远离循环水管(9)的一端贯穿底框(32)的上侧壁后与密封腔(23)下方连通。
