专利号: 2023116157505
申请人: 德州市泽硕装饰工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-03-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

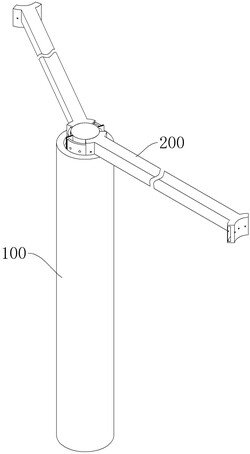

1.一种装配式建筑梁柱连接结构,其特征在于,用以连接预制梁和预制柱;所述装配式建筑梁柱连接结构包括固定机构,所述固定机构用以将多个所述预制梁连接固定在所述预制柱上,所述预制柱的外圆周壁上均布有多个固定孔;所述预制梁的两端均设置有弧形的安装座,每个所述安装座上都均布有多个通孔,相邻的所述通孔之间的夹角与相邻的所述固定孔之间的夹角相同,所述安装座在安装时和所述预制柱同轴且抵接设置;所述固定机构包括固定销,所述固定销在安装时穿过所述通孔与所述固定孔卡接,所述固定销沿预制柱的径向穿过所述通孔与所述固定孔,所述固定机构还包括数量和所述预制梁相等的固定组件,所述固定组件包括第一连接板、第二连接板和弹性件,所述弹性件为压簧,压簧的数量为多个,一个压簧和一个第一连接板或一个第二连接板对应设置,所述第一连接板和所述第二连接板均能够沿所述预制柱的圆周方向且相反滑动地插装在所述安装座上,所述第一连接板和所述第二连接板均通过所述弹性件与所述安装座连接,相邻所述预制梁上的所述第一连接板和所述第二连接板在安装时抵接设置,在弹性件作用下第一连接板和第二连接板具有沿相反方向转动的趋势;所述第一连接板和所述第二连接板的圆周壁面上都均布有多个连接孔,相邻的所述连接孔之间的夹角和相邻的所述固定孔之间的夹角相同;所述连接孔的形状为楔形,所述固定销在安装时穿过所述连接孔与所述固定孔卡接,在楔形面的导向作用下固定销带动第一连接板和第二连接板发生转动,使第一连接板和第二连接板均具有相对于安装座伸出的趋势,使相邻的预制梁上的第一连接板和第二连接板抵接更加紧密,所述安装座上设置有外连接槽和内连接槽,所述外连接槽较所述内连接槽远离所述安装座的轴线设置,所述第一连接板能够滑动地插装在所述外连接槽内,所述第二连接板能够滑动地插装在所述内连接槽内。

2.根据权利要求1所述的装配式建筑梁柱连接结构,其特征在于,所述固定孔的开口端设置有倒角。

3.根据权利要求1所述的装配式建筑梁柱连接结构,其特征在于,所述固定销和所述固定孔之间的配合方式为螺纹配合。

4.根据权利要求1所述的装配式建筑梁柱连接结构,其特征在于,所述固定孔的盲端设置有储存囊,所述储存囊内储存有黏性物质;所述固定销靠近所述固定孔的一端设置有锥形块。

5.根据权利要求4所述的装配式建筑梁柱连接结构,其特征在于,所述黏性物质为胶水。
