专利号: 2023116493474
申请人: 德州斯诺威机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-11-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种节能型农作物干燥装置,其特征在于,包括:

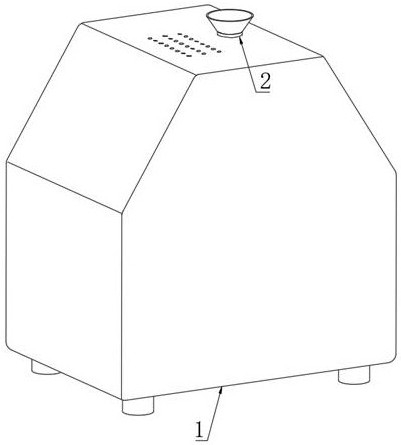

处理箱(1);

预热部,所述预热部包括固定安装在处理箱(1)内的预热箱(3),所述预热箱(3)上固定连通有用于输料的进料斗(2),且进料斗(2)贯穿安装在处理箱(1)上,所述预热箱(3)内通过转动部件安装有多个用于搅拌农作物的搅拌杆(20),所述预热箱(3)内通过输风部件安装有多个用于对农作物进行吹风预热的吹风管(16),所述预热箱(3)上安装有筛分农作物的筛分部件;

回收部,所述回收部包括固定安装在预热箱(3)上的输风管(8),所述输风管(8)上固定连通有吸风管(9)、导气管,且导气管密封贯穿安装在预热箱(3)上,所述输风管(8)与预热箱(3)之间安装有送风部件,所述输风管(8)内固定安装有抽风机,所述输风管(8)内安装有用于过滤气体的净化部件;

干燥部,所述干燥部包括固定安装在处理箱(1)内的烘干筒一(30)、烘干筒二(31),所述烘干筒一(30)上密封贯穿转动安装有传动杆(28),所述烘干筒二(31)上密封贯穿转动安装有圆杆(27),且传动杆(28)与圆杆(27)的一端均密封贯穿并转动安装在处理箱(1)上,所述传动杆(28)与圆杆(27)之间安装有利用气流烘干农作物的烘干部件,所述传动杆(28)与圆杆(27)上均通过支架(38)固定安装有用于对农作物进行翻扬的翻铲件(39),两个所述翻铲件(39)上均固定安装有杆体(45),且圆杆(27)与传动杆(28)均与对应的杆体(45)转动连接,两个所述杆体(45)之间共同安装有遮盖机构;

所述筛分部件包括固定连通在预热箱(3)下端的方形管(4),所述方形管(4)内固定安装有用于对农作物筛分的筛网(5),所述方形管(4)内固定安装有引流板,所述方形管(4)上固定连通有输料管一(6)、输料管二(7),且输料管一(6)的一端与烘干筒二(31)固定连通,且输料管二(7)的一端与烘干筒一(30)固定连通,且输料管一(6)与输料管二(7)均由导热材料所制成,进入到处理箱(1)内部的部分热气会先对输料管一(6)与输料管二(7)加热后,再由吸风管(9)进入到预热箱(3)中;

所述烘干部件包括固定安装在处理箱(1)上的箱体(33),所述箱体(33)内固定安装在吸风机(34)、加热器,所述箱体(33)上固定连通有单向进气管,所述圆杆(27)与传动杆(28)上均开设有凹槽,两个所述凹槽上均固定安装有排风管(36),两个所述排风管(36)上均固定连通有多个出风管(37),多个所述出风管(37)内均固定安装有拦截网三;

所述箱体(33)上固定连通有两个管体(35),所述烘干筒一(30)与烘干筒二(31)上均开设有多个散热孔,且烘干筒一(30)与烘干筒二(31)内部对农作物进行加热过程中,产生的热气会通过多个散热孔流入到处理箱(1)内,多个所述散热孔上均固定安装有网板,所述烘干筒一(30)与烘干筒二(31)上均固定连通有具有阀门的排料管(32);

驱动部,所述驱动部包括固定安装在处理箱(1)上的支撑板(24),所述支撑板(24)与圆杆(27)之间安装有输力部件,所述圆杆(27)与传动杆(28)之间安装有带传动。

2.根据权利要求1所述的一种节能型农作物干燥装置,其特征在于,所述转动部件包括固定安装在预热箱(3)内的伺服电机(18),所述伺服电机(18)的驱动端固定安装有转动轴(19),且多个搅拌杆(20)均与转动轴(19)固定连通,所述转动轴(19)上开设有腔体,多个所述搅拌杆(20)上均开设有通气槽、多个出风口,且通气槽与腔体以及对应的出风口相连通,多个所述出风口上均固定安装有拦截网一。

3.根据权利要求1所述的一种节能型农作物干燥装置,其特征在于,所述输风部件包括开设在预热箱(3)内的放置槽,所述放置槽上固定安装有与导气管相连通的连接管(14),所述放置槽上固定安装有两个导管(15),且多个吹风管(16)均与相应的导管(15)固定连通,多个所述吹风管(16)内均固定安装有拦截网二,所述处理箱(1)与预热箱(3)上均开设有多个通孔。

4.根据权利要求2所述的一种节能型农作物干燥装置,其特征在于,所述送风部件包括固定连通在输风管(8)上的支管(17),且支管(17)密封贯穿安装在预热箱(3)上,所述转动轴(19)上转动安装有圆盘(21),所述圆盘(21)上开设有环形腔,且支管(17)的一端密封贯穿圆盘(21)并延伸至环形腔内,所述环形腔上密封转动安装有密封圈(22),所述转动轴(19)上固定连通有进风管(23),且进风管(23)密封贯穿安装在密封圈(22)上,且进风管(23)的一端位于环形腔内。

5.根据权利要求1所述的一种节能型农作物干燥装置,其特征在于,所述净化部件包括固定安装在输风管(8)内的过滤网一(10),所述输风管(8)内固定安装有过滤网二(11),所述过滤网二(11)上转动安装有圆轴,且圆轴贯穿转动安装在过滤网一(10)上,所述圆轴上固定安装有风扇(12),所述圆轴上固定安装有两个刮板(13)。

6.根据权利要求1所述的一种节能型农作物干燥装置,其特征在于,所述遮盖机构包括分别转动安装在两个杆体(45)上的转杆(41),且两个转杆(41)均与对应的支架(38)转动连接,两个所述转杆(41)上均固定安装有收卷棍(42),两个所述收卷棍(42)上均缠绕安装有牵引绳(43),两个所述牵引绳(43)的一端均固定安装有盖板(40),且两个盖板(40)依次贯穿滑动安装在对应的支架(38)、杆体(45)上,两个所述翻铲件(39)上均开设有多个圆形槽一,两个所述盖板(40)上均开设有多个圆形槽二,且圆形槽一与相应的圆形槽二之间固定安装有弹性伸缩管;

所述圆杆(27)与传动杆(28)上均转动安装有转轴(49),所述圆杆(27)与传动杆(28)上均固定安装有锥齿轮二(48),两个所述转轴(49)上均固定安装有锥齿轮三(50),两个所述杆体(45)上均固定安装有支撑架(46),两个所述支撑架(46)上均转动安装有传动轴,两个所述传动轴上均固定安装有锥齿轮一(47),且锥齿轮一(47)与相应的锥齿轮二(48)以及锥齿轮三(50)相啮合,两个所述转轴(49)与对应的转杆(41)之间均安装有传动部件。

7.根据权利要求6所述的一种节能型农作物干燥装置,其特征在于,所述传动部件包括固定安装在转轴(49)上的圆形杆,所述圆形杆下端固定安装有齿条,所述转杆(41)上固定安装有与齿条相啮合的平行轴齿轮(44)。

8.根据权利要求1所述的一种节能型农作物干燥装置,其特征在于,所述输力部件包括固定安装在支撑板(24)上的伺服驱动器(25),所述伺服驱动器(25)的驱动端固定安装有轴体,所述轴体上固定安装有转动齿轮一(26),所述圆杆(27)上固定安装有与转动齿轮一(26)相啮合的转动齿轮二。
