专利号: 2023116499127
申请人: 德州市德城区冠宏机电设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

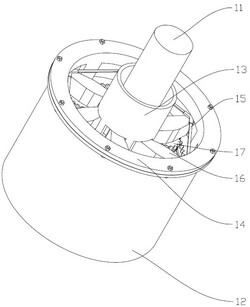

1.一种建筑连接节点,包括连接柱、连接管和连接在连接柱与连接管之间的连接锁紧机构,其特征在于:所述连接锁紧机构包括内转动件、外转动件和多个顶块,连接柱插在内转动件中并同步转动,连接管与外转动件固定连接,内转动件和外转动件之间通过桥接件转动连接在一起,顶块的长度大于连接柱和连接管之间的距离,内转动件包括内上齿轮和内下齿轮,外转动件包括外上齿轮和外下齿轮,顶块上连接有限位多边形,限位多边形包括拐角段和伸缩杆,拐角段的拐点处铰接在对应顶块的外端,顶块下方设有对应的阶梯齿轮,阶梯齿轮包括同轴的上齿轮和下齿轮,顶块与阶梯齿轮之间设有沿顶块长度方向延伸的单向导向结构,使得顶块与阶梯齿轮同步转动的同时只能相对于阶梯齿轮向内移动;阶梯齿轮在第一状态时,上齿轮啮合连接在内上齿轮和外上齿轮之间,下齿轮空转;阶梯齿轮在第二状态时,下齿轮啮合连接在内下齿轮和外下齿轮之间,上齿轮空转;在内转动件转速不变时,第二状态的阶梯齿轮比第一状态的阶梯齿轮转得更快;

所述单向导向结构包括设在顶块底部的滑槽和固定在上齿轮上方滑动柱,滑槽的长度方向与顶块的长度方向一致,滑动柱滑动连接在滑槽内,滑槽内设有棘齿;

所述外上齿轮的内径大于外下齿轮的内径,内上齿轮的外径小于内下齿轮的外径;

内上齿轮和内下齿轮之间设有内定位环,外上齿轮和外下齿轮之间设有外定位环,上齿轮和下齿轮之间设有中定位环,阶梯齿轮在第二状态时,中定位环分别通过凹凸结构与外定位环、内定位环定位配合;

外定位环与外上齿轮位于同一圆周上,内定位环与内上齿轮位于同一圆周上,中定位环与上齿轮位于同一圆周上;初始位置时多个顶块朝一个方向倾斜,锁紧时,一部分阶梯齿轮处于第一状态,另一部分阶梯齿轮处于第二状态,而且第二状态的阶梯齿轮带动限位多边形向内移动的距离大于顶块内端偏转导致向外远离连接柱的距离。

2.根据权利要求1所述的建筑连接节点,其特征在于:所述外转动件包括外法兰盘和供顶块的外端穿过的外插间隙,外转动件通过外法兰盘固定在连接管的端部。

3.根据权利要求2所述的建筑连接节点,其特征在于:所述内转动件还包括内筒和设在内筒上的供顶块的内端穿过的内插间隙。

4.根据权利要求1所述的建筑连接节点,其特征在于:顶块、阶梯齿轮的数量与限位多边形的边数一致。

5.一种建筑结构,其特征在于,所述建筑结构包括如权利要求1‑4中任一项所述的建筑连接节点。
