专利号: 2023200061391
申请人: 孙泰安
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2025-01-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

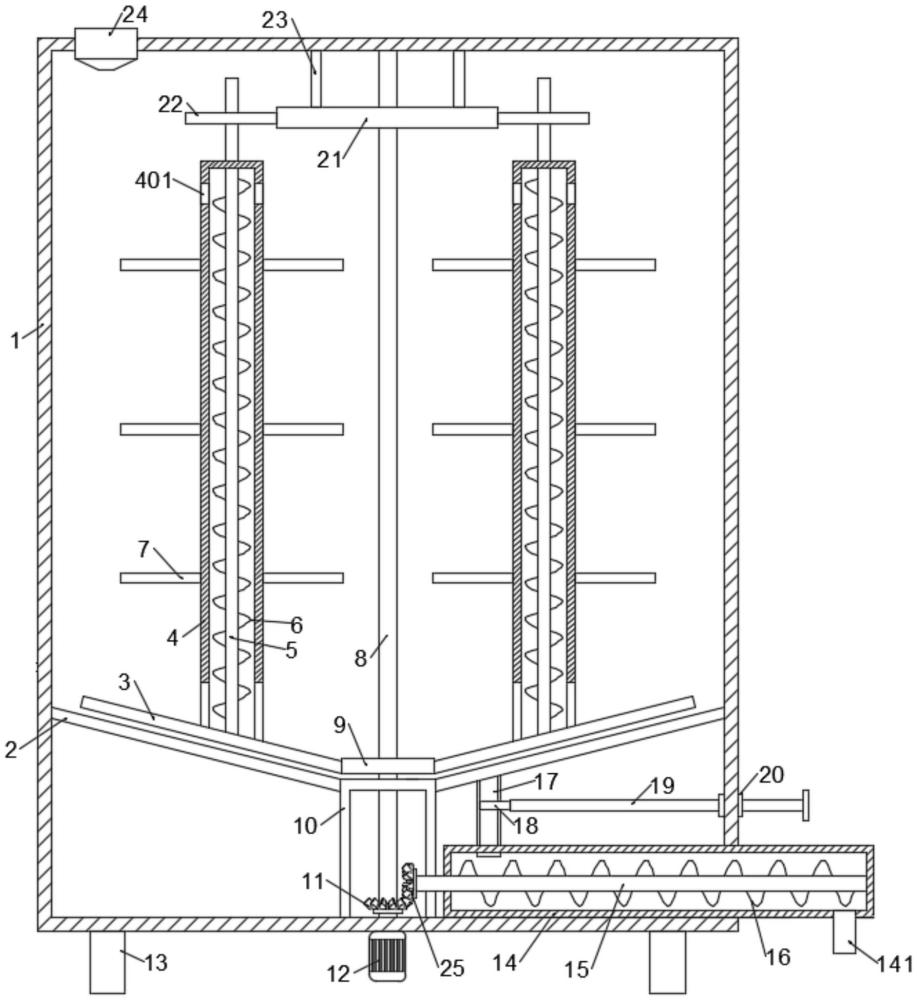

1.一种道路桥梁施工注浆机,包括加工箱,其特征在于,还包括:

搅拌杆,所述加工箱内部设置有隔板,所述隔板中心位置安装有驱动杆,所述驱动杆外部设置有支撑块,所述支撑块上设置有多个刮板,所述刮板上固定设置有搅拌筒,所述搅拌筒外侧壁设置有多个搅拌杆,所述搅拌筒内部设置有转动杆,所述转动杆上设置有螺旋叶片,所述搅拌筒外侧壁开设有连通槽;

出料管,所述隔板底部设置有支撑管,所述加工箱侧壁设置有出料管,所述出料管内部设置有传动杆,所述传动杆上设置有出料叶片,所述出料管顶部设置有连通管,所述连通管侧壁滑动设置有调节板;

驱动机构,安装在所述加工箱底部,能够带动驱动杆和传动杆转动;

转动机构,设置在所述加工箱内部,能够带动多个转动杆和螺旋叶片转动。

2.根据权利要求1所述的道路桥梁施工注浆机,其特征在于,所述驱动机构包括电机、第一齿轮和第二齿轮,所述电机固定设置在加工箱底部,所述电机转动端与驱动杆固定连接,所述驱动杆外部设置有第一齿轮,所述传动杆一端穿入支撑管内部并设置有第二齿轮。

3.根据权利要求2所述的道路桥梁施工注浆机,其特征在于,所述转动机构包括转动齿轮和固定齿轮,所述驱动杆外部滑动设置有固定齿轮,所述固定齿轮一侧设置有多个固定杆,所述固定杆一端与加工箱内壁相连接,所述转动杆一端穿出搅拌筒并设置有转动齿轮。

4.根据权利要求1所述的道路桥梁施工注浆机,其特征在于,所述加工箱侧壁上固定设置有螺母,所述螺母内部设置有螺纹杆,所述螺纹杆一端穿入加工箱内部并与调节板转动连接。

5.根据权利要求1所述的道路桥梁施工注浆机,其特征在于,所述加工箱底部设置有垫块,所述出料管上设置有出料口,所述加工箱顶部设置有进料口。
