专利号: 2023200081234
申请人: 青岛科技大学
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2023-09-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

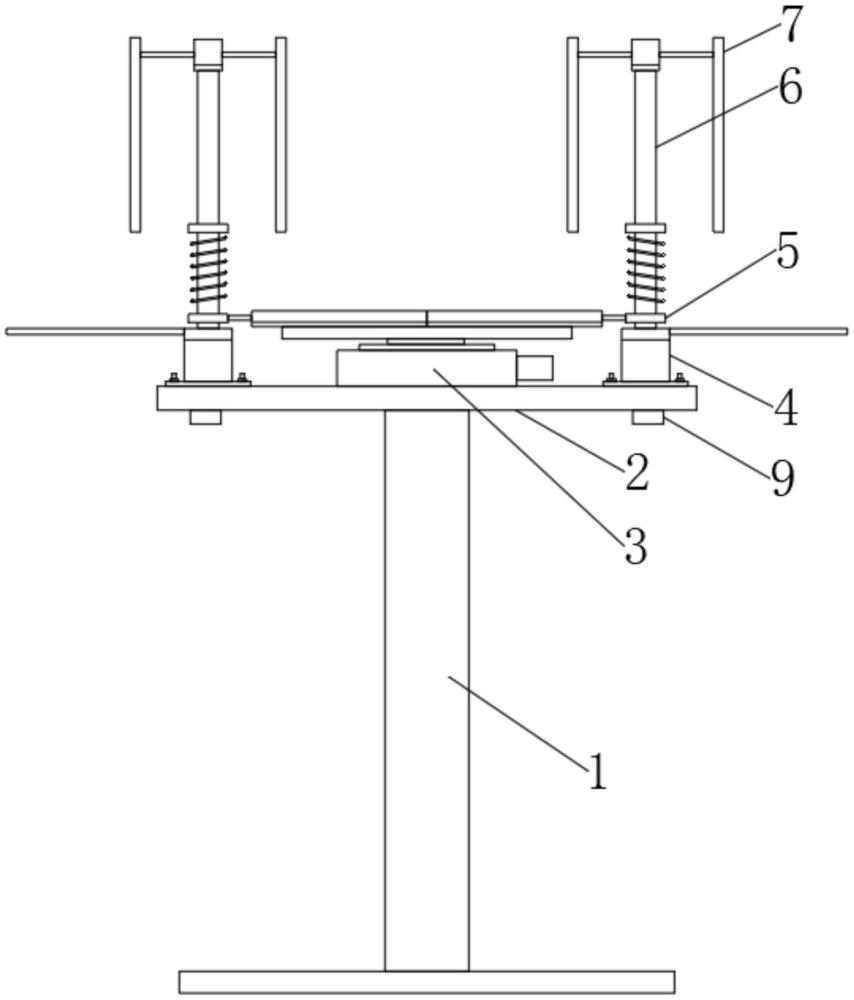

1.一种风光新能源互补发电装置,包括底座(1),其特征在于:所述底座(1)上端固定连接有平台(2),所述平台(2)上端固定安装有调校组件(3),所述调校组件(3)上端固定安装有光伏发电组件(8),所述平台(2)上端还固定安装有一对风力发电组件(4),且风力发电组件(4)均匀分布于光伏发电组件(8)周侧,所述风力发电组件(4)上端安装有转动座(6),所述转动座(6)外端固定安装有多个均匀分布的叶片(7),所述转动座(6)上安装有清理组件(5)。

2.根据权利要求1所述的一种风光新能源互补发电装置,其特征在于:所述调校组件(3)包括安装座(31),所述安装座(31)上端开设有柱形槽,所述柱形槽内转动连接有相匹配的转动柱(35),所述安装座(31)一端固定安装有步进电机(32),所述转动柱(35)轴心处贯穿安装有转轴(33),所述柱形槽远离步进电机(32)的一侧固定连接有轴承(34),所述转轴(33)的一端于步进电机(32)的输出端固定连接,且转轴(33)的另一端与轴承(34)之间固定连接,所述转动柱(35)上端固定连接有抬升座(36),且光伏发电组件(8)固定安装于抬升座(36)上端。

3.根据权利要求1所述的一种风光新能源互补发电装置,其特征在于:所述清理组件(5)包括固定环(51)和移动环(52),所述固定环(51)固定连接于转动座(6)上,所述移动环(52)滑动套接于转动座(6)上,且移动环(52)位于固定环(51)下侧,所述固定环(51)和移动环(52)之间固定连接有拉伸弹簧(53),所述移动环(52)一端固定连接有延伸板(54),所述延伸板(54)下端固定连接有柔性毛刷(55)。

4.根据权利要求3所述的一种风光新能源互补发电装置,其特征在于:所述风力发电组件(4)远离延伸板(54)的一端固定连接有刮板(56),且刮板(56)与柔性毛刷(55)对称并相匹配。

5.根据权利要求3所述的一种风光新能源互补发电装置,其特征在于:所述转动座(6)上开设有多个滑槽,所述移动环(52)内端固定连接有多个与滑槽相匹配的滑块(57),且滑块(57)与滑槽之间滑动连接。

6.根据权利要求3所述的一种风光新能源互补发电装置,其特征在于:所述移动环(52)为磁铁材质,所述平台(2)下端固定安装有与移动环(52)相对应的电磁铁(9)。
