专利号: 202320038040X
申请人: 菱大电梯(苏州)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

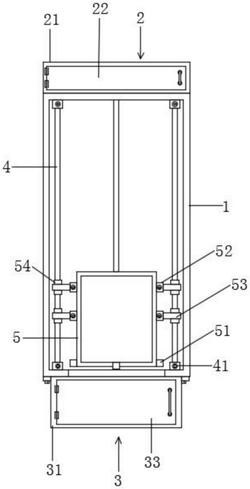

1.一种高承载的别墅电梯,包括井道(1),井道(1)内腔中设有轿厢(5),所述轿厢(5)顶端固定连接升降装置(2),其特征在于:所述轿厢(5)两侧和井道(1)之间均设置有防晃动机构,所述轿厢(5)的底部设置有缓冲机构(3);所述缓冲机构(3)包括四组缓冲组件(32),缓冲组件(32)用于降低骤降的轿厢(5)所产生的冲量;

所述防晃动机构包括导向杆(4),所述导向杆(4)两端均可拆卸连井道(1)内壁,所述导向杆(4)外壁滑动连接导套(54),所述导套(54)嵌在导向块(53)上,所述导向块(53)可拆卸安装在轿厢(5)上;

所述升降装置(2)包括升降盒(21),所述升降盒(21)内固定安装有第一伺服电机(23),所述第一伺服电机(23)的输出轴固定连接卷线轮(24),所述卷线轮(24)上缠绕有曳引钢丝绳,曳引钢丝绳的一端固定连接轿厢(5)的顶部;

所述缓冲机构(3)包括缓冲盒(31),所述缓冲盒(31)的内腔底壁焊接连接有所述缓冲组件(32);

所述缓冲组件(32)包括竖杆(321),所述竖杆(321)的外壁焊接有缓冲板(322),所述缓冲板(322)上等距离开设有通孔(3221),竖杆(321)的底端焊接连接所述缓冲盒(31)的内腔底壁。

2.根据权利要求1所述的一种高承载的别墅电梯,其特征在于,四组所述缓冲组件(32)之间设置有橡胶垫(34)。

3.根据权利要求2所述的一种高承载的别墅电梯,其特征在于,所述井道(1)的底端开设有通孔,通孔的尺寸大于轿厢(5)的尺寸;所述轿厢(5)的底端外壁上焊接有压力块(51)。

4.根据权利要求3所述的一种高承载的别墅电梯,其特征在于,所述升降装置(2)还包括第二伺服电机(25),所述第二伺服电机(25)的输出轴固定连接卷线轮(24)的右端。

5.根据权利要求4所述的一种高承载的别墅电梯,其特征在于,所述缓冲机构(3)还包括缓存弹簧(35),所述缓存弹簧(35)底端固定连接缓冲盒(31)的内腔底壁。
