专利号: 2023200558864
申请人: 安徽泰定新型材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2025-04-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

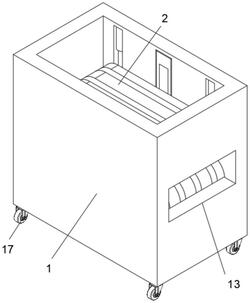

1.一种PE管加工用牵引机,其特征在于,包括:

放置框(1),所述放置框(1)的内部设置有两个牵引皮带(2),所述牵引皮带(2)的内部转动安装有两个转动轴(3);

支撑块(4),所述支撑块(4)活动套设在所述牵引皮带(2)的内部,所述放置框(1)内部的左右两侧均开设有若干个安装槽(5);

调节组件,所述调节组件设置在所述安装槽(5)的内部,用于调节所述牵引皮带(2)的位置。

2.根据权利要求1所述的一种PE管加工用牵引机,其特征在于,所述调节组件包括:多节电动推杆(6),所述多节电动推杆(6)固定连接在所述安装槽(5)的内部,所述多节电动推杆(6)伸缩轴的一端固定连接有定位轴(7);

两个转动槽(8),两个所述转动槽(8)分别开设在所述转动轴(3)的左右两端,所述定位轴(7)与转动槽(8)转动安装在一起;

转动件,所述转动件设置在所述支撑块(4)的顶面,用于带动所述转动轴(3)进行转动。

3.根据权利要求2所述的一种PE管加工用牵引机,其特征在于,所述转动件包括:两个固定孔(9),两个所述固定孔(9)军开设在所述支撑块(4)的顶面,所述固定孔(9)内部的一侧固定连接有驱动电机(10);

齿轮(11),所述齿轮(11)固定连接在所述驱动电机(10)驱动轴的一端,所述转动轴(3)的外圆壁面开设有若干个齿槽(12),所述齿轮(11)与所述齿槽(12)啮合在一起。

4.根据权利要求1所述的一种PE管加工用牵引机,其特征在于,所述放置框(1)的左右两侧均开设有通孔(13),所述牵引皮带(2)的外圆壁面开设有若干个定位槽(14)。

5.根据权利要求1所述的一种PE管加工用牵引机,其特征在于,所述放置框(1)内部的左右两侧均开设有两个放置槽(15),所述放置槽(15)的内部的固定连接有丝杆滑台(16)。

6.根据权利要求5所述的一种PE管加工用牵引机,其特征在于,所述放置框(1)底面的四个拐角位置均固定连接有万向轮(17),所述丝杆滑台(16)的滑台一侧与所述支撑块(4)的一侧固定连接在一起。
