专利号: 2023200576947
申请人: 王开开
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-04-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

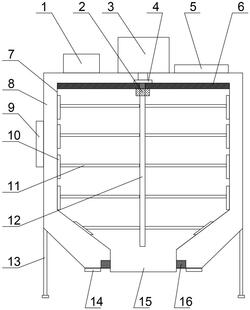

1.一种污泥离心脱水装置,包括过滤桶(8),其特征在于:所述过滤桶(8)顶部中央设有电机(3),所述过滤桶(8)内设有离心桶(7),所述离心桶(7)顶部敞口,所述离心桶(7)顶部水平设有十字固定架(6),所述十字固定架(6)连接处顶部设有旋转盘(4),所述电机(3)的输出端伸入过滤桶(8)内与旋转盘(4)顶部固定连接,带动其旋转;所述离心桶(7)底部设有与其匹配的轴承(16),所述轴承(16)外侧与过滤桶(8)底部固定连接;离心桶(7)底部设有出泥口(15),出泥口(15)处设有出泥盖,过滤桶(8)底部设有出水口(14),过滤桶(8)的顶部设有与污泥管道连接入料口(5)。

2.根据权利要求1所述的一种污泥离心脱水装置,其特征在于:所述十字固定架(6)底部连接处底部设有变速器(2),所述变速器(2)的输入端与电机(3)的输出端相连,所述变速器(2)底部设有转轴(12),所述变速器(2)的输出端带动转轴(12)旋转,所述变速器(2)将转轴(12)的转速转变为与电机(3)的转速不同的转速;所述转轴(12)上沿其轴向方向均匀得设有连杆(11),所述连杆(11)的端部设有与离心桶(7)桶壁贴合的刮泥板(10)。

3.根据权利要求1所述的一种污泥离心脱水装置,其特征在于:所述离心桶(7)的形状为上部为矩形,下部为上大下小的梯形。

4.根据权利要求1所述的一种污泥离心脱水装置,其特征在于:所述过滤桶(8)的顶部上设有药箱(1),所述药箱(1)内可放置絮凝剂药品,所述药箱(1)底部设有出药口,所述出药口处设有电磁阀。

5.根据权利要求1所述的一种污泥离心脱水装置,其特征在于:所述过滤桶(8)侧面设有控制器(9)和电源组件,所述控制器(9)控制脱水装置上的电气设备。

6.根据权利要求1所述的一种污泥离心脱水装置,其特征在于:所述过滤桶(8)底部设有多个支腿(13)。
