专利号: 2023200583866
申请人: 大连明升机械设备制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-06-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种可手动改变转动方向的抛光打磨设备,其特征在于,包括加工机构(1)和夹持机构(2);

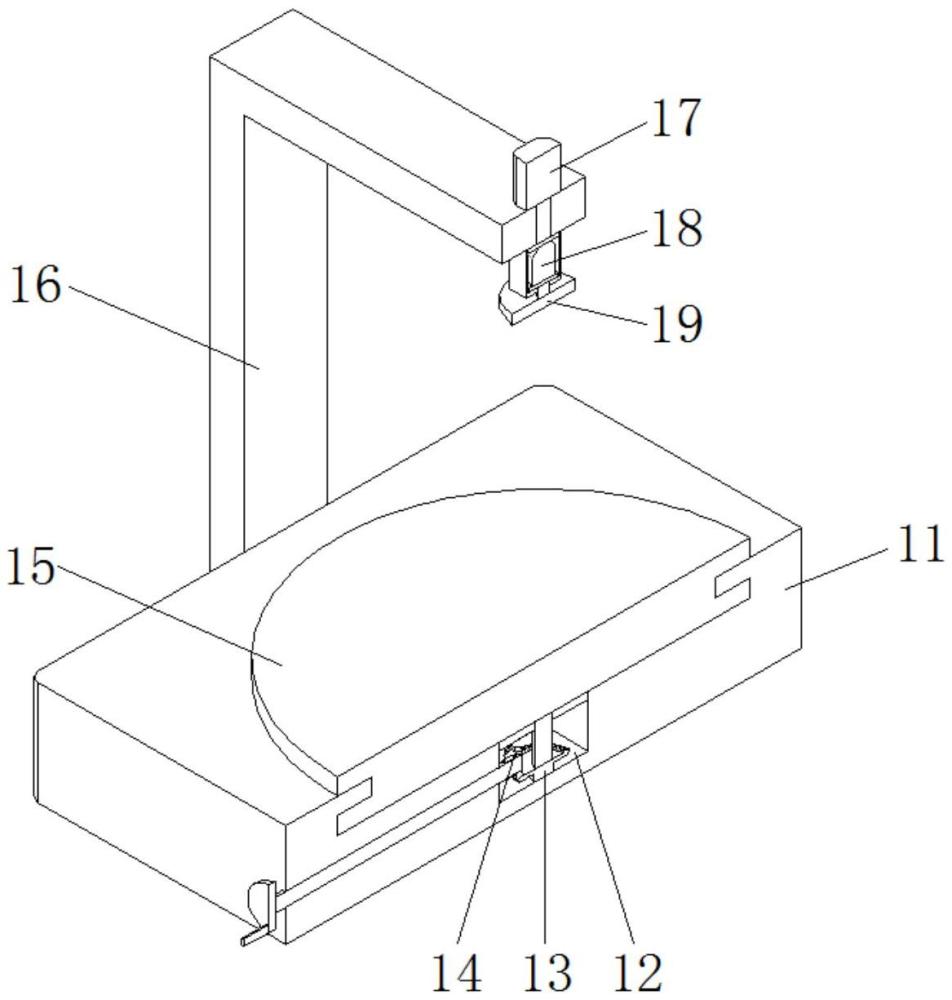

加工机构(1):所述加工机构(1)包括底座(11)和底座(11)底部内壁开设有安装槽(12),所述安装槽(12)底部转动连接设置的第一锥齿轮(13),且第一锥齿轮(13)一侧啮合设置有第二锥齿轮(14);

夹持机构(2):所述夹持机构(2)包括固定座(21)和固定座(21)顶部外壁开设有半圆槽(22),所述半圆槽(22)内壁滑动连接设置的梯形块(23),且梯形块(23)顶部外壁固定有固定夹具(25)。

2.根据权利要求1所述的一种可手动改变转动方向的抛光打磨设备,其特征在于,所述第一锥齿轮(13)底部通过转动轴连接有设置的转动盘(15),且转动盘(15)顶部外壁与固定座(21)底部外壁相焊接。

3.根据权利要求1所述的一种可手动改变转动方向的抛光打磨设备,其特征在于,所述底座(11)外壁中部固定有固定架(16),且固定架(16)顶部通过螺栓固定有设置的电动伸缩杆(17),电动伸缩杆(17)杆身底部外壁固定有通过电机箱设置的打磨电机(18),且打磨电机(18)的输出轴通过转动轴连接有抛光盘(19)。

4.根据权利要求1所述的一种可手动改变转动方向的抛光打磨设备,其特征在于,所述梯形块(23)一侧外壁开有贯穿的螺纹孔,且螺纹孔内壁螺接有固定螺栓,固定螺栓外壁螺接有固定螺帽。

5.根据权利要求1所述的一种可手动改变转动方向的抛光打磨设备,其特征在于,所述半圆槽(22)相对一侧内壁下部开有滑槽,且滑槽内壁与固定螺栓外壁尺寸相适配。

6.根据权利要求1所述的一种可手动改变转动方向的抛光打磨设备,其特征在于,所述第二锥齿轮(14)内壁焊接有转动杆,且转动杆一侧外壁焊接有转动把手。
