专利号: 202320061284X
申请人: 合肥汉生机电有限责任公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2023-12-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

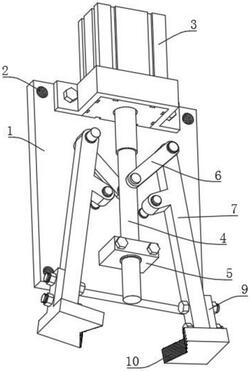

1.一种轴承毛坯产品专用夹具,其特征在于:包括安装板(1),所述安装板(1)前端面四角贯穿开设有内螺纹连接孔(2),所述安装板(1)前端面上侧边固定连接有伸缩气缸(3),所述伸缩气缸(3)下顶端伸缩部分螺纹连接有移动柱(4),所述移动柱(4)下端外曲面贴合活动连接有限位块(5),所述移动柱(4)中部外曲面前后端转动连接有连接杆(6),所述连接杆(6)外侧顶端转动连接有夹持臂(7),所述夹持臂(7)下顶端贯穿开设有圆形连接孔(8),所述圆形连接孔(8)外侧端固定连接有夹持块(9),所述夹持块(9)下顶端内侧开设有夹持凹槽(10)。

2.根据权利要求1所述的一种轴承毛坯产品专用夹具,其特征在于:所述内螺纹连接孔(2)数量有四个,以所述安装板(1)前端面四角对称分布。

3.根据权利要求1所述的一种轴承毛坯产品专用夹具,其特征在于:所述伸缩气缸(3)下顶端伸缩部分开设有内螺纹孔洞。

4.根据权利要求1所述的一种轴承毛坯产品专用夹具,其特征在于:所述限位块(5)上端面中部贯穿开设有限位孔,所述移动柱(4)下端外曲面贴合活动连接在限位孔内壁。

5.根据权利要求1所述的一种轴承毛坯产品专用夹具,其特征在于:所述限位块(5)两侧端固定连接在安装板(1)下端中部,所述连接杆(6)数量有两个,以所述移动柱(4)中部外曲面前后端对称分布。

6.根据权利要求1所述的一种轴承毛坯产品专用夹具,其特征在于:所述夹持臂(7)内侧端转动连接在安装板(1)前端面中部,每一个所述夹持臂(7)下顶端贯穿开设有两个圆形连接孔(8)。

7.根据权利要求1所述的一种轴承毛坯产品专用夹具,其特征在于:所述夹持凹槽(10)内表面开设有防滑纹。
