专利号: 2023200915715
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2023-11-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

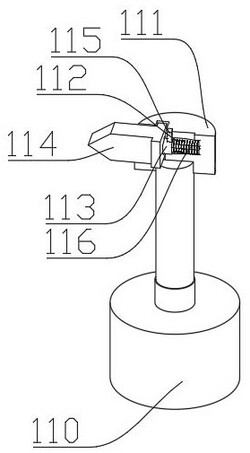

1.一种缝纫机的剪线机构,包括基台(100),所述基台(100)的上端固定安装有缝纫机本体(101),所述基台(100)的内部开设有空腔,其特征在于,所述基台(100)空腔内固定安装有电机(110),所述电机(110)的动力输出端贯穿基台(100)上端,所述基台(100)的贯穿端固定安装有连接块(111),所述连接块(111)的内部设置有空腔,所述电机(110)的空腔内活动安装有复位弹簧(112),所述复位弹簧(112)的一端固定安装有限位柱(113),所述限位柱(113)的一侧固定安装有滑块(115),所述滑块(115)活动贯穿连接块(111)上端,所述基台(100)的上端开设有T字槽,所述基台(100)T字槽内活动安装有T形裁刀(114),所述限位柱(113)的一端活动插入T形裁刀(114)内部,所述T形裁刀(114)刀尖和缝纫机本体(101)针头相对应。

2.根据权利要求1所述的一种缝纫机的剪线机构,其特征在于:所述复位弹簧(112)的内侧设置有导向柱(116),所述导向柱(116)的一端固定安装在连接块(111)空腔内,所述限位柱(113)的一端开设有导槽,所述导向柱(116)的另一端活动插入限位柱(113)导槽内。

3.根据权利要求1所述的一种缝纫机的剪线机构,其特征在于:所述缝纫机本体(101)的上端固定安装有两个放线柱(105)。

4.根据权利要求1所述的一种缝纫机的剪线机构,其特征在于:所述基台(100)的一侧开设有凹槽,所述基台(100)凹槽内活动安装有抽屉(122)。

5.根据权利要求1所述的一种缝纫机的剪线机构,其特征在于:所述基台(100)的底端阵列式安装有四个支撑腿(120),所述支撑腿(120)为升降式。

6.根据权利要求5所述的一种缝纫机的剪线机构,其特征在于:所述支撑腿(120)的底端皆固定安装有万向轮(121),所述万向轮(121)的轮胎表面皆套接有防滑胶垫。
