专利号: 2023201003463
申请人: 芜湖市昂泰机械制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-06-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

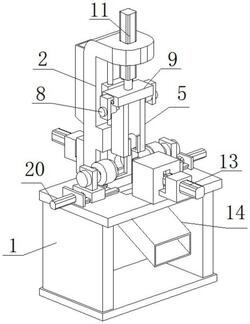

1.一种金属套管生产的管口抛光机,包括:

支撑座(1),其顶部固定安装有垂直设置的装载架(2),所述装载架(2)顶部固定贯穿安装有竖直设置的第二气缸(11),且第二气缸(11)的输出端固定连接在移动台(9)上表面,并且移动台(9)两侧固定安装有对称分布的第一气缸(8);

其特征在于,还包括:

导料管(3),其底部固定贯穿于所述装载架(2)设置,所述导料管(3)底端倾斜设置以便于自动出料,且导料管(3)的下端口处贴合设置有两个对称分布的夹持板(5),并且夹持板(5)侧壁底部和导料管(3)内侧均设置有套管本体(4),所述夹持板(5)顶部侧壁上固定连接有所述第一气缸(8)的输出端,且第一气缸(8)水平设置;

排料管(14),其位于所述夹持板(5)的正下方,所述排料管(14)上端口固定连接在所述支撑座(1)顶部开设的贯通口处,且排料管(14)的下端口倾斜向下设置以便于排出产品。

2.根据权利要求1所述的一种金属套管生产的管口抛光机,其特征在于:所述移动台(9)边缘处贯穿设置有对称分布的导杆(10)形成滑动限位结构,且导杆(10)竖直设置,并且导杆(10)两端均固定安装在所述装载架(2)的外壁上,所述夹持板(5)顶部中心处固定安装有滑块(7),且两个滑块(7)均嵌设在所述移动台(9)的底部形成滑动限位结构。

3.根据权利要求1所述的一种金属套管生产的管口抛光机,其特征在于:所述夹持板(5)之间设置有竖板(21),且竖板(21)上端固定安装在移动台(9)的底面上,并且竖板(21)底端位于所述导料管(3)的下端口上方,而且竖板(21)两侧不与夹持板(5)接触。

4.根据权利要求1所述的一种金属套管生产的管口抛光机,其特征在于:所述夹持板(5)侧壁底部固定连接有定位杆(6),且定位杆(6)呈“L”形结构,并且两个定位杆(6)顶部贴合有对应的所述套管本体(4)形成限位结构。

5.根据权利要求4所述的一种金属套管生产的管口抛光机,其特征在于:所述定位杆(6)之间设置有对称分布的锁定板(12),且锁定板(12)的截面呈矩形,并且锁定板(12)贯穿于支撑座(1)顶部设置形成滑动限位结构,而且锁定板(12)远离定位杆(6)的一侧固定连接有第三气缸(13)的输出端,同时第三气缸(13)固定连接在支撑座(1)上。

6.根据权利要求5所述的一种金属套管生产的管口抛光机,其特征在于:所述锁定板(12)两侧设置有对称分布的电机(15)和位移导轨(20),且位移导轨(20)固定连接在支撑座(1)上,并且位移导轨(20)的滑台上固定安装有电机(15),所述电机(15)的输出轴上固定连接有驱动筒(16),且驱动筒(16)内侧贴合设置有抛光盘(17),并且抛光盘(17)的盘面于所述驱动筒(16)的内壁之间固定连接有弹簧(19),而且抛光盘(17)靠近弹簧(19)的一侧固定嵌设有对称分布的受力块(18),同时受力块(18)滑动嵌设在所述驱动筒(16)内壁上开设的导槽内形成传动结构。
