专利号: 2023201327547
申请人: 山东鸿嘉置业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2025-02-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

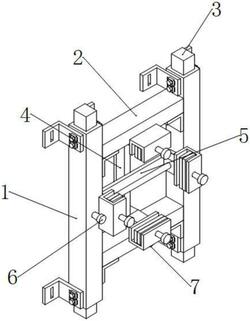

1.一种建筑幕墙安装结构,其特征在于,包括:竖框(1),为本结构的主体结构,其中部两端均通过连接紧固件安装有横框(2);

第一滑轨(4),其设置于所述横框(2)的中部;

第二滑轨(5),其安装于所述竖框(1)的中部,所述第二滑轨(5)与第一滑轨(4)为不同平面相垂直设置;

第二正反牙螺纹杆(18),其连接于所述第一滑轨(4)的内部;

第二滑块(19),其均滑动设置于所述第一滑轨(4)的内部上下侧,所述第二滑块(19)与第二正反牙螺纹杆(18)为螺纹连接;

安装块(20),其均连接于所述第二滑块(19)的一端;

第一正反牙螺纹杆(10),其安装于所述第二滑轨(5)的内部;

第一滑块(11),其均连接于所述第二滑轨(5)的内部左右侧,所述第一滑块(11)与第一正反牙螺纹杆(10)为螺纹连接;

连接板(12),其均设置于所述安装块(20)和第一滑块(11)的一端,所述连接板(12)呈U形设置;

螺纹杆(13),其均螺纹连接于连接板(12)的一端;

夹板(14),其均贴合安装于所述连接板(12)的内部一侧,所述夹板(14)与螺纹杆(13)为转动连接。

2.根据权利要求1所述的建筑幕墙安装结构,其特征在于,所述竖框(1)还包括:立柱(3),其均设置于所述竖框(1)的上端内部;

角片(8),其均通过螺栓安装于所述竖框(1)的两侧,所述角片(8)呈L形设置;

第一旋钮(6),其转动连接于所述竖框(1)的前端一侧。

3.根据权利要求1所述的建筑幕墙安装结构,其特征在于,所述横框(2)还包括:连接件(9),其均设置于所述横框(2)的下端,所述连接件(9)呈L形设置,所述连接件(9)的另一端与竖框(1)相连接;

第二旋钮(7),其安装于所述横框(2)的前端一侧。

4.根据权利要求1所述的建筑幕墙安装结构,其特征在于,所述第一滑轨(4)还包括:第二连接杆(21),其设置于所述第一滑轨(4)的一端,所述第二连接杆(21)的一端与第二正反牙螺纹杆(18)相连接。

5.根据权利要求1所述的建筑幕墙安装结构,其特征在于,所述第二滑轨(5)还包括:第一连接杆(15),其设置于所述第二滑轨(5)的一端,所述第一连接杆(15)的一端与第一正反牙螺纹杆(10)相连接;

第一齿轮(16),其均安装于所述第一连接杆(15)和第二连接杆(21)的外侧一端。

6.根据权利要求2所述的建筑幕墙安装结构,其特征在于,所述第一旋钮(6)和第二旋钮(7)的外侧一端均设置有第二齿轮(17),所述第二齿轮(17)和第一齿轮(16)呈锥形设置,所述第二齿轮(17)与第一齿轮(16)相啮合设置。
