专利号: 2023201560240
申请人: 贺晓
专利类型:实用新型
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

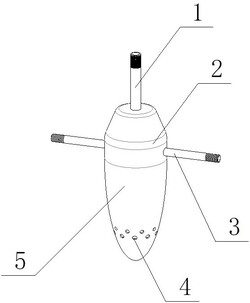

1.一种润滑脂雾化喷头,其特征是:由润滑脂管路、润滑脂雾化筒、高压气流管路、雾化脂喷孔和弧形雾化脂喷头组成,弧形雾化脂喷头置于润滑脂雾化筒上,所述弧形雾化脂喷头和润滑脂雾化筒相连通,润滑脂管路置于润滑脂雾化筒上,所述润滑脂管路一端穿过润滑脂雾化筒另一端伸入润滑脂雾化筒内,所述弧形雾化脂喷头上置有一组高压气流管路,一组所述高压气流管路由两个高压气流管路组成,所述高压气流管路一端穿过弧形雾化脂喷头侧壁伸入弧形雾化脂喷头内,所述弧形雾化脂喷头上开有两组雾化脂喷孔,一组所述雾化脂喷孔由多个雾化脂喷孔组成。

2.根据权利要求1所述的一种润滑脂雾化喷头,其特征在于所述雾化脂喷孔替换为雾化脂喷出槽,所述弧形雾化脂喷头上开有一组雾化脂喷出槽,一组所述雾化脂喷出槽由多个雾化脂喷出槽组成,多个所述雾化脂喷出槽沿弧形雾化脂喷头周向等距分布,所述雾化脂喷出槽靠近弧形雾化脂喷头另一端,所述雾化脂喷出槽为通槽,所述雾化脂喷出槽为弧形结构,所述雾化脂喷出槽槽口斜向下分布。

3.根据权利要求1所述的一种润滑脂雾化喷头,其特征在于所述弧形雾化脂喷头替换为棱边雾化脂喷头,所述棱边雾化脂喷头置于润滑脂雾化筒上,所述棱边雾化脂喷头和润滑脂雾化筒相连通,所述棱边雾化脂喷头为多棱柱形结构,所述棱边雾化脂喷头的横截面面积由一端至另一端逐渐减小,所述棱边雾化脂喷头位于润滑脂雾化筒下方,所述棱边雾化脂喷头一端和润滑脂雾化筒一端之间固定密封连接或拆卸密封连接,所述棱边雾化脂喷头上置有一组高压气流管路,一组所述高压气流管路由两个高压气流管路组成,所述高压气流管路一端穿过棱边雾化脂喷头侧壁伸入棱边雾化脂喷头内,所述高压气流管路一端呈钝角夹角斜向下弯折,所述高压气流管路另一端设有螺纹连接区,所述高压气流管路靠近棱边雾化脂喷头一端,两个所述高压气流管路关于润滑脂管路中心线延长线对称分布,所述棱边雾化脂喷头上开有两组雾化脂喷孔,一组所述雾化脂喷孔由多个雾化脂喷孔组成,两组所述雾化脂喷孔沿棱边雾化脂喷头轴向交错分布,同一组内多个所述雾化脂喷孔沿棱边雾化脂喷头周向等距分布,所述雾化脂喷孔靠近棱边雾化脂喷头另一端,所述雾化脂喷孔孔口斜向下分布。

4.根据权利要求1所述的一种润滑脂雾化喷头,其特征在于所述弧形雾化脂喷头替换为棱边雾化脂喷头,所述棱边雾化脂喷头置于润滑脂雾化筒上,所述棱边雾化脂喷头和润滑脂雾化筒相连通,所述棱边雾化脂喷头为多棱柱形结构,所述棱边雾化脂喷头的横截面面积由一端至另一端逐渐减小,所述棱边雾化脂喷头位于润滑脂雾化筒下方,所述棱边雾化脂喷头一端和润滑脂雾化筒一端之间固定密封连接或拆卸密封连接,所述棱边雾化脂喷头上置有一组高压气流管路,一组所述高压气流管路由两个高压气流管路组成,所述高压气流管路一端穿过棱边雾化脂喷头侧壁伸入棱边雾化脂喷头内,所述高压气流管路一端呈钝角夹角斜向下弯折,所述高压气流管路另一端设有螺纹连接区,所述高压气流管路靠近棱边雾化脂喷头一端,两个所述高压气流管路关于润滑脂管路中心线延长线对称分布,所述弧形雾化脂喷头上开有一组雾化脂喷出槽,一组所述雾化脂喷出槽由多个雾化脂喷出槽组成,多个所述雾化脂喷出槽沿弧形雾化脂喷头周向等距分布,所述雾化脂喷出槽靠近弧形雾化脂喷头另一端,所述雾化脂喷出槽为通槽,所述雾化脂喷出槽为弧形结构,所述雾化脂喷出槽槽口斜向下分布。

5.根据权利要求1所述的一种润滑脂雾化喷头,其特征在于所述润滑脂雾化筒为圆柱形结构,所述润滑脂雾化筒的直径由一端至另一端逐渐减小。

6.根据权利要求1所述的一种润滑脂雾化喷头,其特征在于所述弧形雾化脂喷头为圆柱形结构,所述弧形雾化脂喷头的直径由一端至另一端呈弧形逐渐减小,所述弧形雾化脂喷头位于润滑脂雾化筒下方。

7.根据权利要求5所述的一种润滑脂雾化喷头,其特征在于所述润滑脂雾化筒一端和弧形雾化脂喷头一端之间固定密封连接或拆卸密封连接。

8.根据权利要求1所述的一种润滑脂雾化喷头,其特征在于所述润滑脂管路的直径由一端至四分之一处逐渐增大,由四分之一处至另一端保持不变,所述润滑脂管路另一端设有螺纹连接区。

9.根据权利要求1所述的一种润滑脂雾化喷头,其特征在于所述高压气流管路一端呈钝角夹角斜向下弯折,所述高压气流管路另一端设有螺纹连接区,所述高压气流管路靠近弧形雾化脂喷头一端,两个所述高压气流管路关于润滑脂管路中心线延长线对称分布。

10.根据权利要求1所述的一种润滑脂雾化喷头,其特征在于两组所述雾化脂喷孔沿弧形雾化脂喷头轴向交错分布,同一组内多个所述雾化脂喷孔沿弧形雾化脂喷头周向等距分布,所述雾化脂喷孔靠近弧形雾化脂喷头另一端,所述雾化脂喷孔孔口斜向下分布。
