专利号: 2023201775702
申请人: 隆彪泵业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-01-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

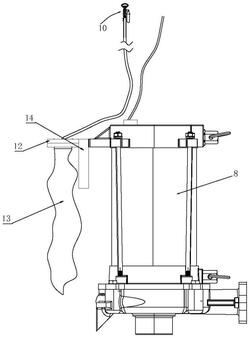

1.一种可悬浮的潜水泵,包括水泵本体,其特征是:所述水泵本体上设置有支架(14),所述支架(14)上安装有气囊(13),气囊(13)连接有简易充气装置;所述简易充气装置包括通气管道(1)、气罐(5)和操作阀(10),所述通气管道(1)的一端与气囊(13)连通,另一端与气罐(5)连通;所述操作阀(10)安装在通道管道上,用于控制通气管道(1)通/闭。

2.根据权利要求1所述的可悬浮的潜水泵,其特征是:所述支架(14)的一侧安装有连接法兰(12),连接法兰(12)的下端与气囊(13)的进气口连通,连接法兰(12)的上端与通气管道(1)连通。

3.根据权利要求1所述的可悬浮的潜水泵,其特征是:所述操作阀(10)包括滑杆(4)、活塞(8)、弹簧(9)和拉手(401);所述滑杆(4)的一端从通气管道(1)的端部活动插入至通气管道(1)的内部,并与活塞(8)固定连接,所述滑杆(4)的另一端安装有拉手(401);所述通气管道(1)具有与活塞(8)密封配合的锥口部,活塞(8)在跟随滑杆(4)上下滑移的过程中封闭或开启所述锥口部;所述滑杆(4)位于通气管道(1)内的杆体上设置有凸台(402),所述弹簧(9)套设于滑杆(4)上,且下端与凸台(402)抵接,上端与通气管道(1)的端部内壁抵接,在自然状态下,所述弹簧将滑杆(4)向下推动至活塞(8)将锥口部封闭的位置。

4.根据权利要求3所述的可悬浮的潜水泵,其特征是:所述通气管道(1)设有出气孔(301),出气孔(301)安装有放气阀。

5.根据权利要求4所述的可悬浮的潜水泵,其特征是:所述通气管道(1)顶端外侧设有握把(11),所述拉手(401)位于握把(11)的内侧。

6.根据权利要求5所述的可悬浮的潜水泵,其特征是:所述握把(11)具有供滑杆(4)穿过的套孔,所述滑杆(4)活动套接于所述套孔内。

7.根据权利要求1所述的可悬浮的潜水泵,其特征是:所述通气管道(1)与气罐(5)通过卡箍结构(15)固定。

8.根据权利要求7所述的可悬浮的潜水泵,其特征是:所述卡箍结构(15)包括第一卡箍(1501)和第二卡箍(1502),第一卡箍(1501)与第二卡箍(1502)通过连接件(1503)固定连接,所述第一卡箍(1501)固定套设于通气管道(1)上,所述第二卡箍(1502)固定套设于气罐(5)上。
