专利号: 2023201858160
申请人: 武汉兴诚海水泥制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2025-02-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

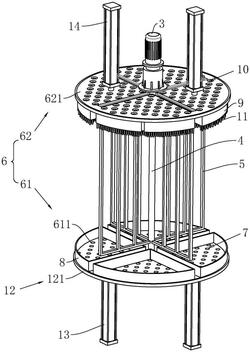

1.一种干拌砂浆搅拌机,包括机架(1)、搅拌仓(2)、电机(3)、搅拌轴(4)和多组搅拌板框(5),其特征在于:还包括用于对搅拌仓(2)中的结块集料进行粉碎的粉碎组件(6);

所述粉碎组件(6)包括安装在所述搅拌仓(2)内底壁周沿处的可升降的第一粉碎件(61)、安装在所述搅拌仓(2)内顶壁周沿处的可升降的第二粉碎件(62),所述第一粉碎件(61)与所述第二粉碎件(62)之间的最大距离大于所述搅拌板框(5)的高度。

2.根据权利要求1所述的一种干拌砂浆搅拌机,其特征在于:所述第一粉碎件(61)包括升降安装在所述搅拌仓(2)内的多个与所述搅拌板框(5)数量相对应的第一粉碎盘(611),多个所述第一粉碎盘(611)呈环状间隔分布,且所述第一粉碎盘(611)与所述搅拌板框(5)错位布设,所述第一粉碎盘(611)上开设有多个第一过料孔(7)。

3.根据权利要求2所述的一种干拌砂浆搅拌机,其特征在于:所述第二粉碎件(62)包括升降安装在所述搅拌仓(2)内的多个与所述搅拌板框(5)数量相对应的第二粉碎盘(621),多个所述第二粉碎盘(621)呈环状间隔分布,且所述第二粉碎盘(621)与所述搅拌板框(5)错位布设,每组对应的所述第一粉碎盘(611)和所述第二粉碎盘(621)活动相抵。

4.根据权利要求3所述的一种干拌砂浆搅拌机,其特征在于:所述第一粉碎盘(611)的周侧上竖向设置有挡边(8),所述挡边(8)与所述第一粉碎盘(611)围设成用于承托结块集料的容置空腔,所述第二粉碎盘(621)靠近所述第一粉碎盘(611)的一侧上设置有粉碎凸块(9),所述粉碎凸块(9)一一对应的活动插接至容置空腔中。

5.根据权利要求3所述的一种干拌砂浆搅拌机,其特征在于:所述第一过料孔(7)靠近所述第二粉碎盘(621)一端的孔径小于所述第一过料孔(7)远离所述第二粉碎盘(621)一端的孔径。

6.根据权利要求3所述的一种干拌砂浆搅拌机,其特征在于:多个所述第一粉碎盘(611)一体连接,多个所述第二粉碎盘(621)一体连接。

7.根据权利要求4所述的一种干拌砂浆搅拌机,其特征在于:所述粉碎凸块(9)靠近所述第一粉碎盘(611)的一侧上设置有毛刷(11)。

8.根据权利要求3所述的一种干拌砂浆搅拌机,其特征在于:所述第一粉碎盘(611)和所述第二粉碎盘(621)远离所述搅拌轴(4)的一侧上均设置用于对所述搅拌仓(2)内壁进行刮料的刮除件(12)。
