专利号: 2023201970048
申请人: 安徽力松建筑工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

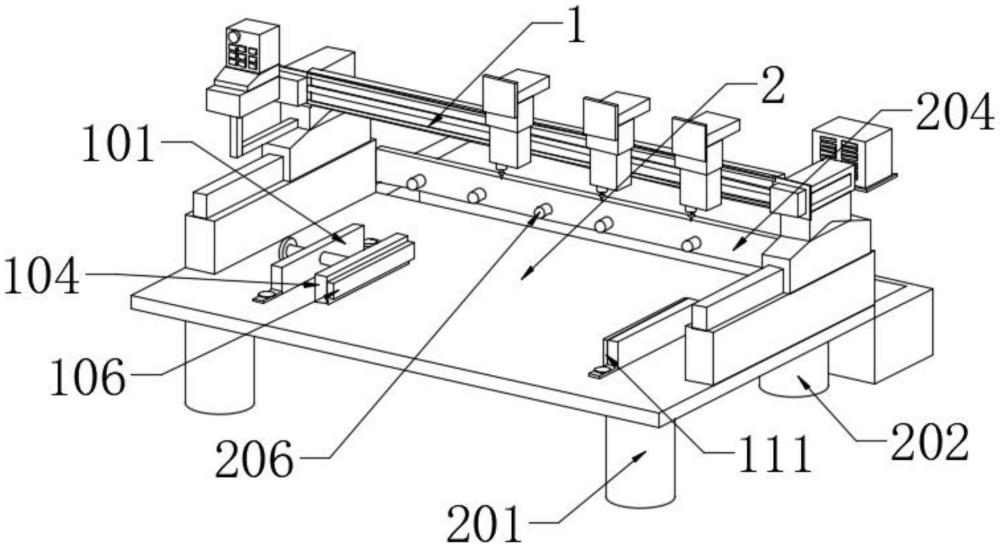

1.一种精准度高的钢板切割装置,包括切割装置本体(1),其特征在于:所述切割装置本体(1)的底部安装有底板(2),所述底板(2)的顶部设置有固定组件,所述切割装置本体(1)的背面设置有喷洒组件;

所述固定组件包括两个固定块(101),两个所述固定块(101)的两侧均固定连接有连接板(102),四个所述连接板(102)的顶端均螺纹贯穿有螺栓(103),其中一个所述固定块(101)一侧壁的中部螺纹贯穿有螺纹筒(109),所述螺纹筒(109)的内部螺纹连接有螺纹杆(110),所述螺纹筒(109)的一端设置有移动块(104),所述移动块(104)的一侧壁均匀开设有多个圆槽(105),所述移动块(104)的一侧设置有硅胶块(106),所述硅胶块(106)一侧壁的底部开设有长槽(107),所述硅胶块(106)另一侧壁均匀连接有多个圆块(108)。

2.根据权利要求1所述的一种精准度高的钢板切割装置,其特征在于:四个所述螺栓(103)均固定贯穿底板(2)的顶端,多个所述圆块(108)分别与多个圆槽(105)的内部卡合连接。

3.根据权利要求1所述的一种精准度高的钢板切割装置,其特征在于:所述移动块(104)的底端与底板(2)的顶端滑动连接,所述螺纹杆(110)的一端与移动块(104)另一侧壁的中部固定连接。

4.根据权利要求1所述的一种精准度高的钢板切割装置,其特征在于:另一个所述固定块(101)的一侧壁固定连接有硅胶板(111),所述硅胶块(106)的另一侧壁与移动块(104)的一侧壁贴合。

5.根据权利要求1所述的一种精准度高的钢板切割装置,其特征在于:所述喷洒组件包括两个长杆(201),两个所述长杆(201)的一侧均设置有短杆(202),所述短杆(202)的一侧设置有水盒(204),所述水盒(204)的一侧壁均匀安装有多个喷头(206),所述长杆(201)的另一侧壁安装有水管(205),所述切割装置本体(1)的背面连接有蓄水箱(203)。

6.根据权利要求5所述的一种精准度高的钢板切割装置,其特征在于:两个所述长杆(201)和短杆(202)的顶端均与底板(2)的底端固定连接,所述水盒(204)的两端分别与切割装置本体(1)背面的两侧固定连接。
