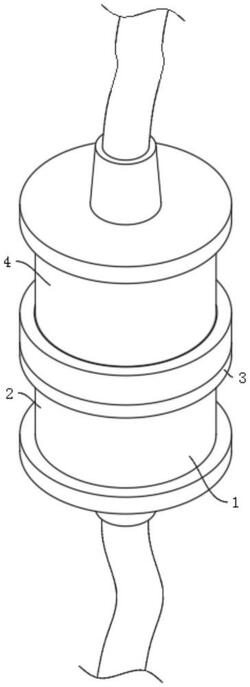

1.一种汽车线束连接装置,包括装置本体(1)、连接机构一(2)、限位机构(3)和连接机构二(4),其特征在于:所述连接机构一(2)位于装置本体(1)的下方,所述限位机构(3)位于连接机构一(2)外端的中部,所述连接机构二(4)位于连接机构一(2)的上方,所述限位机构(3)包括有固定环(301)、安装槽(302)、连接弹簧(303)、活动环(304)和卡块(305),所述安装槽(302)固定设置在固定环(301)上端边侧的内部,所述连接弹簧(303)固定安装在安装槽(302)的内部,所述活动环(304)固定安装在连接弹簧(303)的上端并位于安装槽(302)的内部,所述卡块(305)固定设置在活动环(304)上端的中部。
2.根据权利要求1所述的一种汽车线束连接装置,其特征在于:所述连接机构一(2)包括有母接安装座(201)、连接头(202)、卡槽(203)和母接头(204),所述连接头(202)固定设置在母接安装座(201)上端的外侧,所述卡槽(203)固定设置在连接头(202)上端的中部,所述母接头(204)固定安装在母接安装座(201)内端的中部。
3.根据权利要求2所述的一种汽车线束连接装置,其特征在于:所述连接机构二(4)包括有子接安装座(401)、活动槽(402)、防护块(403)、限位槽(404)和子接头(405),所述活动槽(402)固定设置在子接安装座(401)外端边侧的内部,所述防护块(403)活动安装在活动槽(402)的内部,所述限位槽(404)固定设置在防护块(403)内端的内部,所述子接头(405)固定安装在子接安装座(401)下端的中部。
4.根据权利要求3所述的一种汽车线束连接装置,其特征在于:所述固定环(301)固定安装在母接安装座(201)外端的中部,所述连接弹簧(303)呈等距分布于安装槽(302)的内部,所述活动环(304)为T型结构,所述卡块(305)呈等距分布于活动环(304)上端的中部,所述卡块(305)的上端为弧形结构。
5.根据权利要求4所述的一种汽车线束连接装置,其特征在于:所述卡槽(203)呈等距分布于连接头(202)上端的中部,所述卡槽(203)和卡块(305)相适配。
6.根据权利要求5所述的一种汽车线束连接装置,其特征在于:所述子接安装座(401)活动安装在母接安装座(201)的上方,所述活动槽(402)为环形结构,所述防护块(403)的剖面为T型结构,所述限位槽(404)呈等距防护块(403)内端的内部。
7.根据权利要求6所述的一种汽车线束连接装置,其特征在于:所述限位槽(404)和卡块(305)相适配,所述防护块(403)和连接头(202)为螺纹连接。
