专利号: 202320198942X
申请人: 潍坊汇霖生态科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-02-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

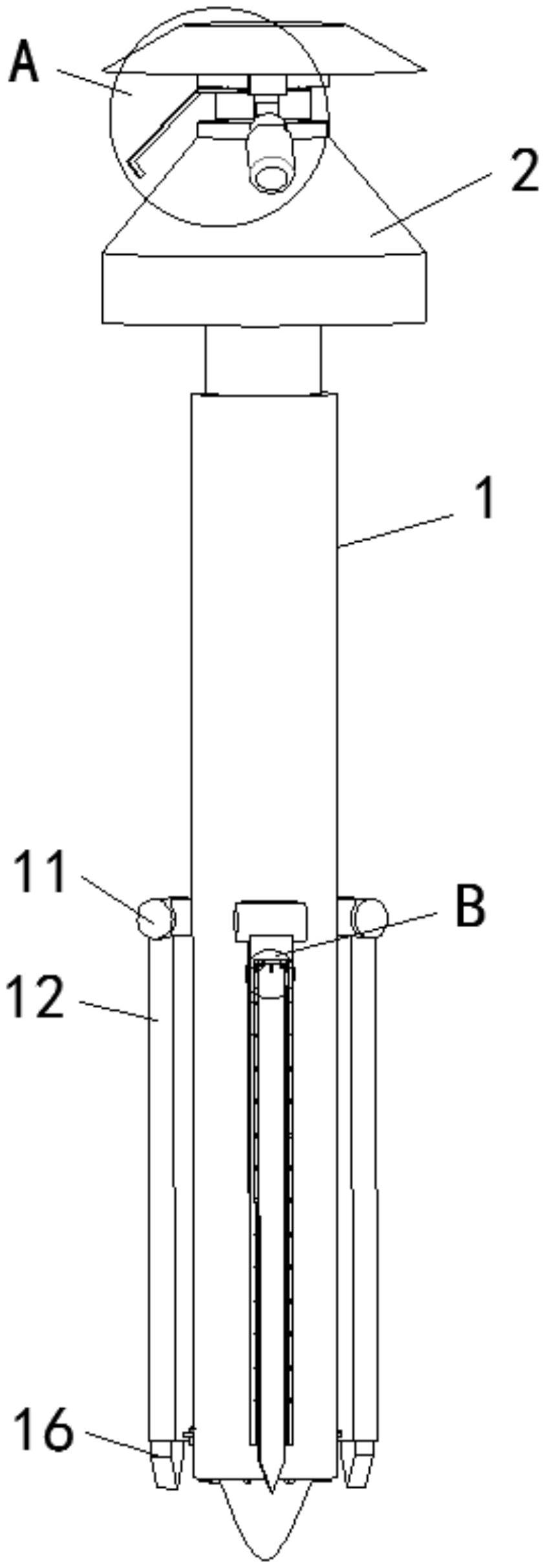

1.一种环境监测用远距离定位装置,其特征在于,包括伸缩支杆(1),所述伸缩支杆(1)的顶部固定安装有观测台(2),观测台(2)顶部的中部固定安装有圆柱(3),圆柱(3)的外表面活动安装有电控圆环(4),电控圆环(4)的前侧固定安装有转动轴(5),转动轴(5)的前侧活动安装有摄像头(6),电控圆环(4)前侧的顶部固定安装有挡杆(7),观测台(2)的中部固定安装有打气块(8),打气块(8)的后侧通过弹簧活动安装有打气杆(9),打气块(8)的左侧固定安装有气管(10)。

2.根据权利要求1所述的一种环境监测用远距离定位装置,其特征在于,所述伸缩支杆(1)外表面的中部均匀固定安装有圆轴(11),圆轴(11)的底部固定安装有外杆(12),外杆(12)内腔的左右两侧均匀通过扭力轴固定安装有卡杆一(13),外杆(12)内腔的中部开设有滑槽一(14),外杆(12)内腔左右两侧的前侧均开设有滑槽二(15),外杆(12)的内腔活动安装有内杆(16),内杆(16)顶部的左右两侧均通过扭力轴固定安装有卡杆二(17),内杆(16)的前侧顶部开设有条形槽(18),条形槽(18)的内腔活动安装有拉杆(19),内杆(16)后侧顶部的中部固定安装有滑块一(20),内杆(16)顶部的左右两侧均固定安装有滑块二(21),内杆(16)后侧底部的中部固定安装有拉环(22),伸缩支杆(1)外表面的底部均匀固定安装有卡块(23),伸缩支杆(1)的底部通过弹簧均匀活动安装有限位杆(24)。

3.根据权利要求1所述的一种环境监测用远距离定位装置,其特征在于,所述挡杆(7)和打气杆(9)的位置处于同一水平面,打气杆(9)为可转动式结构。

4.根据权利要求1所述的一种环境监测用远距离定位装置,其特征在于,所述气管(10)底部出气孔的位置位于摄像头6旋转轨迹上,气管(10)与打气块(8)内的储气结构连通。

5.根据权利要求1所述的一种环境监测用远距离定位装置,其特征在于,所述观测台(2)为中间凹陷设计,圆柱(3)设置在观测台(2)的中间凹陷处,观测台(2)的内腔通过固定安装的控制器与电控圆环4电性连接。

6.根据权利要求2所述的一种环境监测用远距离定位装置,其特征在于,所述卡杆一(13)与卡杆二(17)的形状大小相匹配,拉杆(19)顶部的左右两侧通过连接绳与左右两侧的卡杆二(17)活动连接。

7.根据权利要求2所述的一种环境监测用远距离定位装置,其特征在于,所述滑块一(20)外表面的形状大小与滑槽一(14)内腔的形状大小相匹配,滑块二(21)外表面的形状大小与滑槽二(15)内腔的形状大小相匹配。

8.根据权利要求2所述的一种环境监测用远距离定位装置,其特征在于,所述拉环(22)与卡块(23)之间的形状大小相匹配,拉环(22)和卡块(23)组合和的距离与内杆(16)和伸缩支杆(1)外表面之间的距离相匹配。

9.根据权利要求2所述的一种环境监测用远距离定位装置,其特征在于,所述限位杆(24)、内杆(16)和伸缩支杆(1)的底部均为尖形设计。

10.根据权利要求2所述的一种环境监测用远距离定位装置,其特征在于,所述内杆(16)的内腔设置有微型电机,滑块一(20)通过导线与微型电机电性连接。
