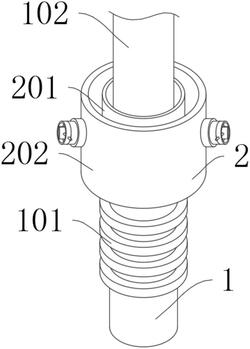

1.氮气纯度的变压吸附制氮机组件，包括主体机构(1)、便连接机构(2)和限位机构(3)，其特征在于：所述便连接机构(2)位于主体机构(1)的上方，所述限位机构(3)位于便连接机构(2)的右侧，所述主体机构(1)包括氮气纯度的变压吸附制氮机组件本体(101)和制氮机排气管(102)，所述制氮机排气管(102)活动安装在氮气纯度的变压吸附制氮机组件本体(101)的外侧，所述便连接机构(2)包括凹型密封硅胶圈(201)、凹型支撑板(202)、轴承(203)、传动丝杆(204)、调节块(205)、半圆形夹紧板(206)、限位滑槽(207)和限位杆(208)，所述凹型密封硅胶圈(201)固定安装在氮气纯度的变压吸附制氮机组件本体(101)外端的上端。

2.根据权利要求1所述的氮气纯度的变压吸附制氮机组件，其特征在于：所述凹型支撑板(202)固定安装在凹型密封硅胶圈(201)的下方，所述凹型密封硅胶圈(201)固定连接氮气纯度的变压吸附制氮机组件本体(101)，所述凹型密封硅胶圈(201)位于凹型支撑板(202)的中部，所述制氮机排气管(102)位于凹型密封硅胶圈(201)的中部，所述轴承(203)固定安装在凹型支撑板(202)左右两端的中部，所述传动丝杆(204)固定安装在轴承(203)的内端，所述传动丝杆(204)的中部延伸至凹型支撑板(202)的中部，所述凹型密封硅胶圈(201)位于传动丝杆(204)的中部。

3.根据权利要求2所述的氮气纯度的变压吸附制氮机组件，其特征在于：所述调节块(205)活动安装在传动丝杆(204)的外端，所述调节块(205)与传动丝杆(204)螺纹连接，所述半圆形夹紧板(206)固定安装在调节块(205)的中部。

4.根据权利要求3所述的氮气纯度的变压吸附制氮机组件，其特征在于：所述半圆形夹紧板(206)固定连接调节块(205)，所述半圆形夹紧板(206)与凹型密封硅胶圈(201)相适配。

5.根据权利要求4所述的氮气纯度的变压吸附制氮机组件，其特征在于：所述传动丝杆(204)位于半圆形夹紧板(206)的中部，所述限位滑槽(207)固定设置在凹型支撑板(202)内部下端的左右两端。

6.根据权利要求5所述的氮气纯度的变压吸附制氮机组件，其特征在于：所述限位杆(208)固定安装在调节块(205)的下端，所述限位杆(208)与限位滑槽(207)相适配。

7.根据权利要求6所述的氮气纯度的变压吸附制氮机组件，其特征在于：所述限位机构(3)包括限位板(301)、限位槽(302)和限位插销(303)，所述限位板(301)固定安装在轴承(203)的外端，所述限位槽(302)固定设置在限位板(301)的中部，所述传动丝杆(204)位于述限位槽(302)的中部，所述限位插销(303)活动安装在限位板(301)的前端，所述限位插销(303)活动连接传动丝杆(204)。
