专利号: 2023202237980
申请人: 广东铭恒科技实业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

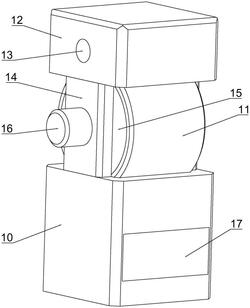

1.一种塑料注塑加工用模具,包括箱体(10),其特征在于:所述箱体(10)的上侧固设有固定筒(11),所述固定筒(11)的上侧固设有进料箱(12),所述进料箱(12)的一侧设有进料阀(13),所述固定筒(11)的内部转动设有转动筒(15),所述转动筒(15)的内部中间固设有固定块(19),所述固定块(19)的四周固设有四个隔板(20),所述固定块(19)与转动筒(15)及四个隔板(20)在转动筒(15)的内部形成有四个压腔(21),每个所述压腔(21)内滑动设有移动板(27),每个所述移动板(27)的两侧滑动设有两个滑板(28),每个所述滑板(28)朝向对应隔板(20)方向一端为倾斜面结构且与隔板(20)贴合,所述固定筒(11)的上下侧设有两个第一进出口(22),每个所述压腔(21)与转动筒(15)的外侧连接设有第二进出口(23)。

2.根据权利要求1所述的一种塑料注塑加工用模具,其特征在于:所述固定块(19)的四周设有四个电动伸缩杆(26),每个所述电动伸缩杆(26)的伸出端与移动板(27)固定连接,所述进料箱(12)与箱体(10)之间连接设有两个支撑板(14),所述支撑板(14)的一侧设有电机(16),所述电机(16)的伸出端与转动筒(15)连接。

3.根据权利要求1所述的一种塑料注塑加工用模具,其特征在于:所述固定筒(11)的下侧固设有漏斗(18),所述漏斗(18)的内部下侧滑动设有活动块(36),所述活动块(36)的中间设有稳压阀(37)。

4.根据权利要求3所述的一种塑料注塑加工用模具,其特征在于:所述活动块(36)的两侧设有两个滑块(38),每个所述滑块(38)在漏斗(18)内滑动,每个所述滑块(38)与漏斗(18)之间连接设有弹簧(39)。

5.根据权利要求4所述的一种塑料注塑加工用模具,其特征在于:所述箱体(10)的内部下侧放置有下模(30),所述下模(30)的上侧设有上模(32),所述下模(30)的中间上侧固设有凸模仁(31),所述上模(32)的内部下侧设有凹模仁(33),所述凹模仁(33)与上模(32)的上方连接设有浇口(40),所述浇口(40)与活动块(36)对应,所述箱体(10)的一侧转动设有转动板(17)。

6.根据权利要求1所述的一种塑料注塑加工用模具,其特征在于:上侧所述第一进出口(22)内固设有第一滤板(24),所述第一滤板(24)呈弧形结构,所述第一滤板(24)的外侧弧形与固定筒(11)的外侧弧度对应。

7.根据权利要求1所述的一种塑料注塑加工用模具,其特征在于:下侧所述第一进出口(22)内固设有第二滤板(25),所述第二滤板(25)呈弧形结构,所述第二滤板(25)的内侧弧度与固定筒(11)的内侧弧面对齐。

8.根据权利要求7所述的一种塑料注塑加工用模具,其特征在于:所述箱体(10)的内部一侧设有收集箱(34),所述收集箱(34)与固定筒(11)的内部连接设有倾斜通道(35),所述倾斜通道(35)位于第二滤板(25)的一侧。
