专利号: 2023202317330
申请人: 杨甲丁
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

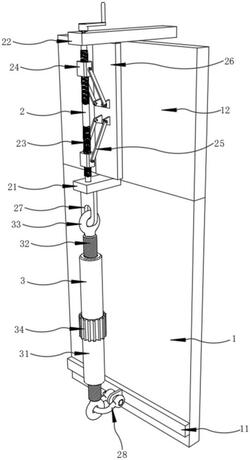

1.一种建筑铝合金模板外墙K板加固构件,包括外墙板本体(1)以及固定连接在所述外墙板本体(1)外侧壁的固定杆(11)和接触连接在所述外墙板本体(1)上表面的K板本体(12),其特征在于:还包括安装在所述K板本体(12)上的加固组件(2);

所述加固组件(2)包括设置在所述K板本体(12)一侧的固定板(21)和接触连接在所述K板本体(12)上表面的压板(22),所述固定板(21)和所述压板(22)之间转动连接有螺纹轴(23),所述螺纹轴(23)的一端通过轴承和所述固定板(21)转动连接,所述螺纹轴(23)的另一端贯穿所述压板(22),并延伸至所述压板(22)上方,并与设置在所述压板(22)上方的手轮相连接,所述螺纹轴(23)的外侧壁通过螺套连接有滑块(24),所述滑块(24)的外侧壁转动连接有转动杆(25),所述转动杆(25)远离所述滑块(24)的一端转动连接有移动板(26),所述移动板(26)和所述K板本体(12)的外侧壁接触连接。

2.根据权利要求1所述的建筑铝合金模板外墙K板加固构件,其特征在于:所述移动板(26)的上下两端面分别与所述压板(22)的下表面和所述固定板(21)的上表面接触连接。

3.根据权利要求1所述的建筑铝合金模板外墙K板加固构件,其特征在于:所述固定板(21)的下表面固定连接有挂环(27),所述固定杆(11)远离所述外墙板本体(1)的一侧固定连接有连接环(28),所述连接环(28)位于所述挂环(27)的正下方。

4.根据权利要求3所述的建筑铝合金模板外墙K板加固构件,其特征在于:还包括调节组件(3),所述调节组件(3)包括设置在所述挂环(27)和所述连接环(28)之间的套筒(31),所述套筒(31)的内侧壁上下两端均螺纹连接有螺纹杆(32),所述螺纹杆(32)远离远离所述套筒(31)的一端均固定连接有吊环(33),位于上方的所述吊环(33)和挂环(27)相连接,位于下方的所述吊环(33)和所述连接环(28)相连接。

5.根据权利要求4所述的建筑铝合金模板外墙K板加固构件,其特征在于:所述套筒(31)的外侧壁固定连接有转把(34),所述转把(34)的表面设置有均匀分布的防滑槽。
