专利号: 2023202339359
申请人: 四川海顺富电气有限责任公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-04-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

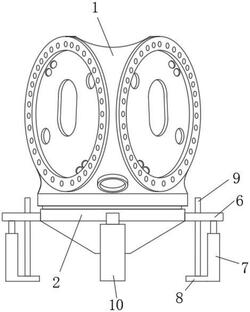

1.轮毂外圆加工装置,其特征在于,包括外圆轮毂(1),所述外圆轮毂(1)的底部设置有工作台(2),所述工作台(2)的内部设置有加固机构(3),所述加固机构(3)包括套环(31)、螺纹杆(32)、连接块(33),卡块(34)和压缩弹簧(35),所述套环(31)设置于工作台(2)的内部,所述螺纹杆(32)设置于套环(31)的两侧,所述卡块(34)的底部与连接块(33)的顶部连接,所述连接块(33)设置于螺纹杆(32)的外侧,所述压缩弹簧(35)的一端与连接块(33)的一侧连接。

2.根据权利要求1所述的轮毂外圆加工装置,其特征在于,所述螺纹杆(32)一端的外侧均连接有第一限位环(4),所述螺纹杆(32)远离第一限位环(4)的一端连接有第二限位环。

3.根据权利要求1所述的轮毂外圆加工装置,其特征在于,所述套环(31)的外侧连接有传动块(6),所述传动块(6)的底部设置有液压缸(7),所述液压缸(7)的活塞杆与传动块(6)的底部连接。

4.根据权利要求3所述的轮毂外圆加工装置,其特征在于,所述工作台(2)的内部开设有与传动块(6)配合使用的凹槽(5),所述传动块(6)插设于凹槽(5)的内部。

5.根据权利要求3所述的轮毂外圆加工装置,其特征在于,所述液压缸(7)一侧的底部连接有连接底板(8),所述连接底板(8)的顶部连接有导向杆(9),所述导向杆(9)插设于传动块(6)的内部。

6.根据权利要求1所述的轮毂外圆加工装置,其特征在于,所述工作台(2)两侧的底部均连接有支撑块(10),所述工作台(2)的底部开设有落料口。
