专利号: 2023202595478
申请人: 金华佰仕得体育用品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

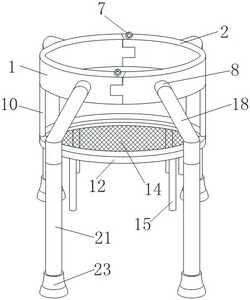

1.一种围挡不易变形的高弹力跳床,包括第一围挡结构片(1),其特征在于:所述第一围挡结构片(1)前端设置有凹槽(3),所述第一围挡结构片(1)后端安装有插块(4),所述第一围挡结构片(1)在前端靠近凹槽(3)处、后端靠近插块(4)处均设置有套筒(8),所述第一围挡结构片(1)右端连接有第二围挡结构片(2),所述第二围挡结构片(2)前端安装有插块(4),所述第二围挡结构片(2)后端安装有凹槽(3),所述第二围挡结构片(2)在前端靠近插块(4)处、后端靠近凹槽(3)处均设置有套筒(8),所述凹槽(3)竖直方向贯穿设置有锁定孔(5),所述插块(4)竖直方向贯穿设置有锁定孔(5),所述第一围挡结构片(1)底端设置有第一螺纹槽(9),所述第二围挡结构片(2)底端设置有第一螺纹槽(9),所述第一螺纹槽(9)下端安装有连接柱(10),所述连接柱(10)下端连接有固定架(12),所述固定架(12)两端设置有第一螺纹槽(9),所述第一螺纹槽(9)与第一外螺纹(11)形状相匹配,所述固定架(12)中间安装有弹跳网(14),所述固定架(12)底端设置有第二螺纹槽(13)。

2.根据权利要求1所述的一种围挡不易变形的高弹力跳床,其特征在于:所述凹槽(3)与插块(4)形状相互匹配,所述锁定孔(5)中间安装有插销(6),所述插销(6)顶端连接有拉环(7)。

3.根据权利要求1所述的一种围挡不易变形的高弹力跳床,其特征在于:所述连接柱(10)上下两端均设置有第一外螺纹(11)。

4.根据权利要求1所述的一种围挡不易变形的高弹力跳床,其特征在于:所述第二螺纹槽(13)下端连接有支撑杆(15),所述支撑杆(15)上端设置有第二外螺纹(16),所述支撑杆(15)与第二外螺纹(16)互相匹配。

5.根据权利要求1所述的一种围挡不易变形的高弹力跳床,其特征在于:所述套筒(8)内部设置有第三螺纹槽(17),所述第三螺纹槽(17)中间连接有L型连接杆(18),所述L型连接杆(18)靠近套筒(8)一端设置有第三外螺纹(19),所述第三外螺纹(19)与L型连接杆(18)互相匹配,所述L型连接杆(18)下端设置有第四外螺纹(20),所述L型连接杆(18)下端连接有支撑臂(21)。

6.根据权利要求5所述的一种围挡不易变形的高弹力跳床,其特征在于:所述支撑臂(21)上端设置有第四螺纹槽(22),所述支撑臂(21)与第四螺纹槽(22)互相匹配,所述支撑臂(21)底端安装有支座(23)。
