专利号: 2023202727621
申请人: 重庆市久阳五金制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

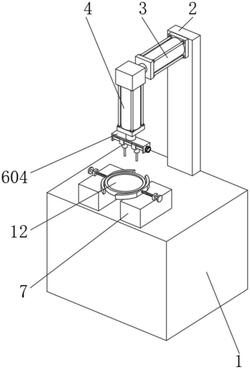

1.一种可调节钮扣孔眼距离的打孔机,包括:工作台(1)、第一电动推杆(3)、第二电动推杆(4)和气压冲头(5),其特征在于,所述工作台(1)的顶端右侧固定连接有支撑板(2),所述支撑板(2)的顶端外壁固定连接有第一电动推杆(3),所述第一电动推杆(3)的输出端固定连接有第二电动推杆(4),所述气压冲头(5)的顶端固定连接有调节机构(6)。

2.如权利要求1所述一种可调节钮扣孔眼距离的打孔机,其特征在于:所述调节机构(6)包括活动块(601)、螺纹杆(602)、限位杆(603)和支撑架(604),所述活动块(601)的内壁螺纹连接有螺纹杆(602),所述活动块(601)的内壁位于螺纹杆(602)的一侧贯穿有两组限位杆(603),所述限位杆(603)的两端固定连接有支撑架(604),所述活动块(601)的底端与气压冲头(5)的顶端固定连接。

3.如权利要求2所述一种可调节钮扣孔眼距离的打孔机,其特征在于:所述工作台(1)的顶端固定连接有两组固定块(7),所述固定块(7)的顶端边缘固定连接有连接块(8),所述连接块(8)的内壁贯穿有拉杆(9),所述拉杆(9)的左侧外壁嵌套有复位弹簧(10),所述拉杆(9)的左端固定连接有夹板(11),所述夹板(11)的外壁左侧贴合有钮扣主体(12)。

4.如权利要求1所述一种可调节钮扣孔眼距离的打孔机,其特征在于:两组所述气压冲头(5)的外壁与空气压缩机连接,所述第一电动推杆(3)和第二电动推杆(4)上设置有控制开关。

5.如权利要求2所述一种可调节钮扣孔眼距离的打孔机,其特征在于:所述螺纹杆(602)外壁设置有两组螺纹,两组所述螺纹的方向相反。

6.如权利要求3所述一种可调节钮扣孔眼距离的打孔机,其特征在于:所述螺纹杆(602)的两端外壁与支撑架(604)的两端内壁贴合,所述支撑架(604)的顶端与第二电动推杆(4)的输出端固定连接。

7.如权利要求3所述一种可调节钮扣孔眼距离的打孔机,其特征在于:所述复位弹簧(10)的右端与连接块(8)的外壁固定连接,所述复位弹簧(10)的左端与夹板(11)的外壁固定连接。
