脱硫塔
¥2600
专利号: 2023202817628
申请人: 营口羽洪耐火材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

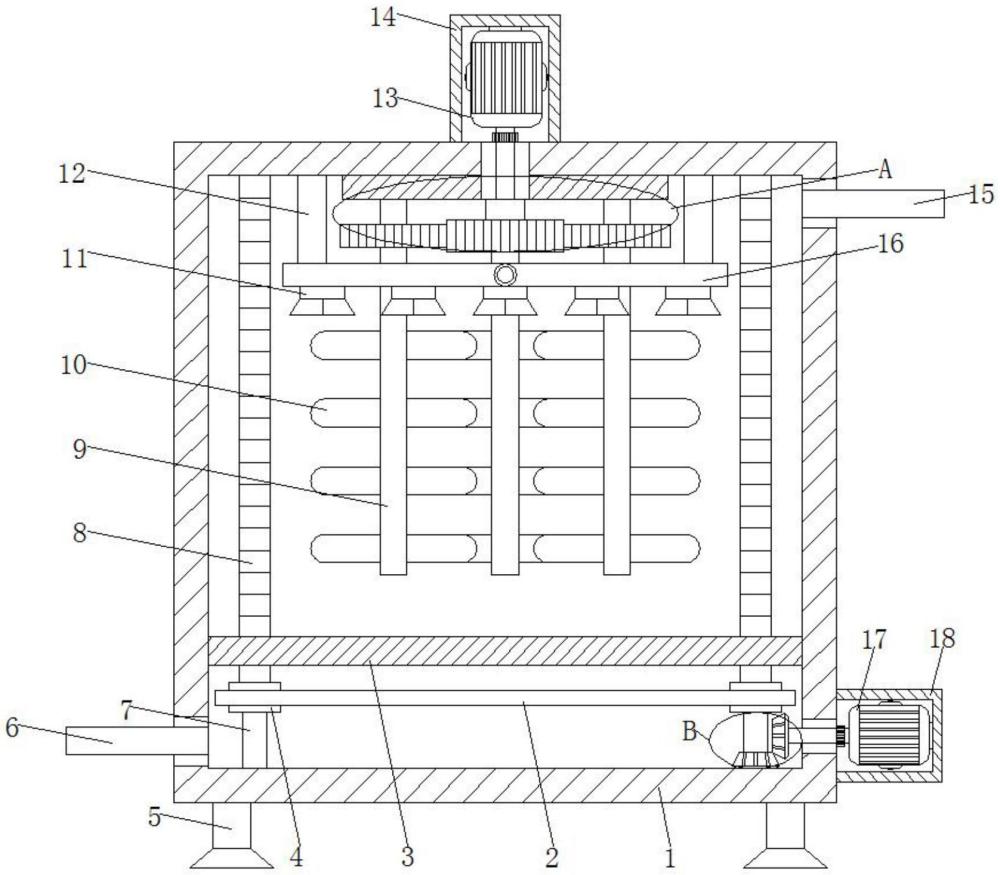

1.脱硫塔,包括塔体,其特征在于:所述塔体顶部内壁靠近中心处固定连接有三角板,所述三角板底部靠近边角中心处均活动连接有搅拌杆,若干个所述搅拌杆左右两侧靠近底端中心处均固定连接有若干个搅拌叶片,若干个所述搅拌杆上靠近顶端处共同套设有环管,所述环管顶部靠近左右两侧中心处均固定连接有支柱,且两个所述支柱顶端分别与塔体顶部内壁靠近左右两侧中心处固定连接,所述环管底部固定连接有若干个喷淋头,且若干个所述喷淋头以环管内腔中心为对称轴呈环形阵列状排列,所述塔体底部内壁靠近左右两侧中心处均活动连接有转杆,两个所述转杆顶端均固定连接有螺纹杆,且两个所述螺纹杆顶端分别与塔体顶部内壁靠近左右两侧中心处活动连接,两个所述螺纹杆上靠近底端处共同套设有刷环,所述刷环内腔靠近左右两侧中心处均开设有螺纹孔,且两个所述螺纹孔内壁均开设有与螺纹杆相匹配的内螺纹,所述刷环侧壁与塔体内壁靠近底部处活动连接,所述塔体底部靠近四角处均固定连接有支腿。

2.如权利要求1所述的脱硫塔,其特征在于:所述塔体右侧靠近顶部中心处开设有进气孔,所述进气孔内腔固定连接有进气管,所述塔体左侧靠近底部中心处开设有出气孔,所述出气孔内腔固定连接有排气管。

3.如权利要求1所述的脱硫塔,其特征在于:所述环管前侧靠近中心处和塔体前侧靠近顶部中心处均开设有进水孔,且两个所述进水孔内腔共同固定连接有进水管。

4.如权利要求1所述的脱硫塔,其特征在于:若干个所述搅拌杆以三角板内腔中心为对称轴呈三角状排列,若干个所述搅拌杆上靠近顶端处均固定连接有从动齿轮,若干个所述从动齿轮相邻的一侧共同设有驱动齿轮,且所述驱动齿轮均与若干个从动齿轮之间相啮合,所述驱动齿轮顶部靠近中心处固定连接有转轴,所述转轴顶端与三角板底部靠近中心处活动连接。

5.如权利要求4所述的脱硫塔,其特征在于:所述塔体顶部靠近中心处固定连接有固定罩,所述固定罩顶部内壁靠近中心处固定连接有驱动电机,所述塔体顶部靠近中心处和三角板内腔靠近中心处均开设有开孔,所述驱动电机动力输出轴底端依次贯穿两个开孔内腔,并与转轴顶端靠近中心处固定连接。

6.如权利要求1所述的脱硫塔,其特征在于:两个所述转杆上靠近顶端处均固定连接有槽轮,两个所述槽轮上共同设有皮带,且两个所述槽轮之间通过皮带传动连接。

7.如权利要求1所述的脱硫塔,其特征在于:位于右侧的所述转杆上靠近底端处固定连接有从动锥齿轮,所述从动锥齿轮顶部靠近右侧处有驱动锥齿轮,且所述驱动锥齿轮与从动锥齿轮之间相啮合,所述塔体右侧靠近底部中心处固定连接有防护罩,所述防护罩右侧内壁靠近中心处固定连接有伺服电机,所述塔体右侧靠近底部中心处开设有转孔,所述伺服电机动力输出轴左端贯穿转孔内腔,并与驱动锥齿轮右侧靠近中心处固定连接。
