专利号: 2023202891062
申请人: 大庆市大同区祝三乡人民政府
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2025-01-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

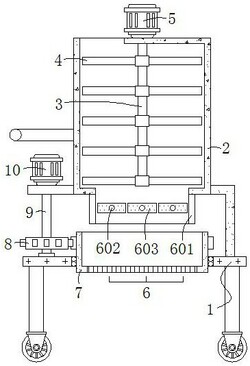

1.一种便于控制施肥量的种植施肥机,包括在地面上移动的移动架(1),且移动架(1)的上端固定连接有储料箱(2),并且储料箱(2)的左上端开设有连接口;

其特征在于,还包括:

第一连接轴(3),所述第一连接轴(3)转动连接在储料箱(2)的内部,且第一连接轴(3)的顶端安装有第一电机(5),其中第一连接轴(3)的外表面呈等间距的固定连接有搅拌杆(4);

定量机构(6),所述定量机构(6)设置在储料箱(2)的下侧,且定量机构(6)包括下料口(601)、第二连接轴(602)、调节板(603)、蜗轮(604)和蜗杆(605),同时下料口(601)一体化连接在储料箱(2)的底端;

分散框(7),所述分散框(7)通过轴承转动连接在移动架(1)上,且分散框(7)的左端啮合设置有齿轮(8)。

2.根据权利要求1所述的一种便于控制施肥量的种植施肥机,其特征在于:所述第二连接轴(602)呈等间距的转动连接在下料口(601)的内部,且调节板(603)的中间位置固定连接在第二连接轴(602)上,其中调节板(603)的宽度与下料口(601)的内端宽度相等。

3.根据权利要求1所述的一种便于控制施肥量的种植施肥机,其特征在于:所述第二连接轴(602)的前端固定连接有蜗轮(604),且蜗轮(604)的后端啮合设置有蜗杆(605),并且蜗杆(605)转动连接在储料箱(2)的前下端;

其中,所述蜗杆(605)的右端安装有第二电机(606),且调节板(603)通过蜗杆(605)以及蜗轮(604)在下料口(601)的内部呈翻转结构。

4.根据权利要求1所述的一种便于控制施肥量的种植施肥机,其特征在于:所述分散框(7)的底端呈多孔状结构,且分散框(7)的上端外壁呈锯齿状结构,同时分散框(7)的横截面面积大于下料口(601)的横截面面积。

5.根据权利要求1所述的一种便于控制施肥量的种植施肥机,其特征在于:所述齿轮(8)的圆心上固定连接有第三连接轴(9),且第三连接轴(9)转动连接在移动架(1)的左上端,所述第三连接轴(9)的上端安装有第三电机(10),且分散框(7)通过齿轮(8)以及第三连接轴(9)在移动架(1)上呈旋转结构。
