专利号: 2023203329655
申请人: 福州昕桐信息技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-06-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种农业喷洒用无人机,包括机身(1),所述机身(1)上安装有机翼(2),其特征在于:

所述机翼(2)上开设有凹槽(21),所述凹槽(21)的顶端内壁上设置有第一加固条(3),所述凹槽(21)的底端内壁上设置有第二加固条(4),所述第一加固条(3)和第二加固条(4)之间设置有弹性支撑组件。

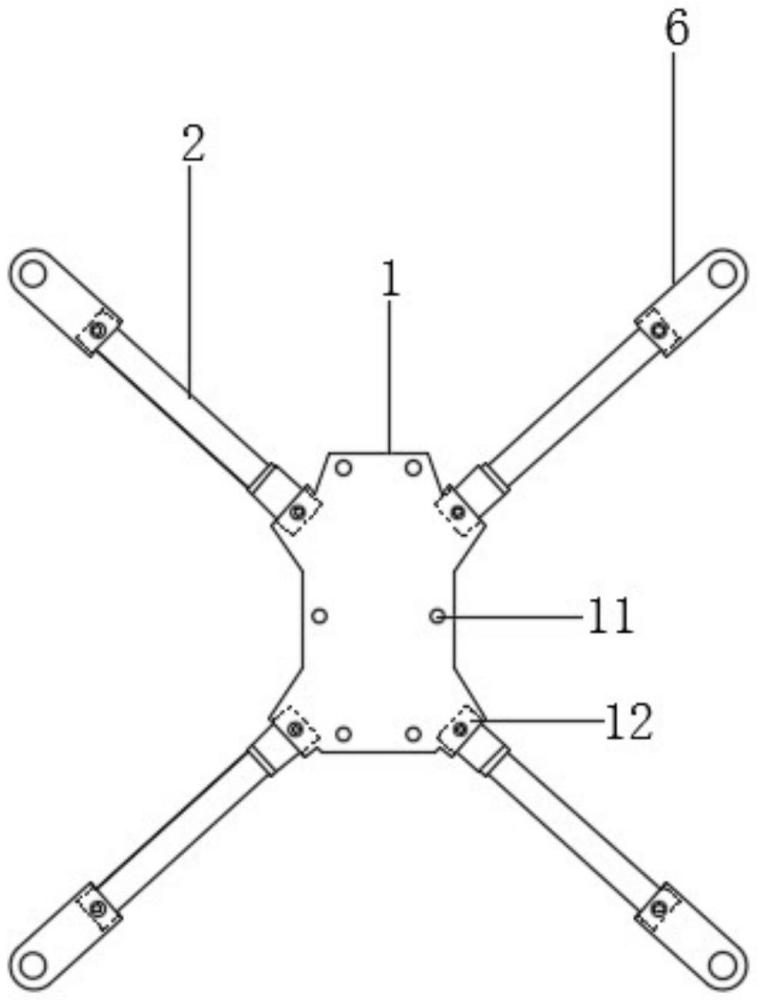

2.根据权利要求1所述的一种农业喷洒用无人机,其特征在于,所述机身(1)的四周均开设有安装凹槽(12),所述安装凹槽(12)内壁插接所述机翼(2),所述机翼(2)和机身(1)的对应位置上均开设有内螺纹孔,所述机翼(2)和机身(1)之间通过螺栓连接。

3.根据权利要求2所述的一种农业喷洒用无人机,其特征在于,所述机身(1)的顶端开设有安装孔(11),安装孔用于安装储存喷洒液体的箱体;所述机翼(2)的另一端插接有螺旋桨安装件(6),所述螺旋桨安装件(6)上开设有安装螺旋桨的通孔。

4.根据权利要求2或3所述的一种农业喷洒用无人机,其特征在于,所述机翼(2)上设有沿着长度方向的第一柱状凹槽(23)和第二柱状凹槽(24),所述第一柱状凹槽(23)和第二柱状凹槽(24)关于机翼(2)中心对称设置。

5.根据权利要求1所述的一种农业喷洒用无人机,其特征在于,所述机翼(2)靠近机身(1)的一端焊接有第一插接销(22)和第二插接销(25),所述第一插接销(22)和第二插接销(25)关于机翼(2)中心对称设置。

6.根据权利要求1所述的一种农业喷洒用无人机,其特征在于,所述第一加固条(3)和凹槽(21)的顶壁对应位置上均设有若干个内螺纹孔,所述第一加固条(3)和凹槽(21)顶壁之间通过螺栓连接。

7.根据权利要求1所述的一种农业喷洒用无人机,其特征在于,所述第二加固条(4)和凹槽(21)的底壁对应位置上均设有若干个内螺纹孔,所述第二加固条(4)和凹槽(21)的底壁之间通过螺栓连接。

8.根据权利要求1所述的一种农业喷洒用无人机,其特征在于,所述弹性支撑组件(5)包括第一铰接件(51),所述第一铰接件(51)的两端分别铰接第一阻尼器(52)和第二阻尼器(53),所述第一铰接件(51)的顶端焊接连接第一加固条(3);

所述第二加固条(4)的顶端对称焊接连接第一铰接块(41)和第二铰接块(42),所述第一铰接块(41)和第二铰接块(42)分别通过销轴铰接第一阻尼器(52)和第二阻尼器(53)。

9.根据权利要求8所述的一种农业喷洒用无人机,其特征在于,所述第二加固条(4)的顶端焊接有第三铰接块(43),所述第三铰接块(43)通过销轴铰接第三阻尼器(54),所述第三阻尼器(54)的顶端通过销轴铰接第一铰接件(51)。
