专利号: 2023203641878
申请人: 苏州中航车辆部件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

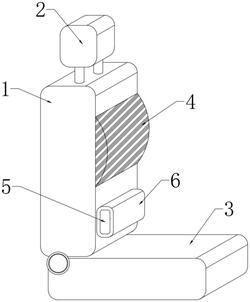

1.一种舒适型汽车座椅靠背结构,包括:靠背本体(1)、头枕(2)以及座垫(3),所述靠背本体(1)上方安装有头枕(2),所述靠背本体(1)下方安装有座垫(3),其特征在于:所述靠背本体(1)右侧面中间安装有弧形垫(4);

所述靠背本体(1)内部右侧中间安装有弧形支撑板(10),所述弧形垫(4)下方设置有腰部支撑板(5),所述靠背本体(1)内部下方安装有矩形板(8);

所述矩形板(8)右侧面中间安装有两个推进伸缩杆(9),所述腰部支撑板(5)外侧包裹有弹性垫(6)。

2.如权利要求1所述的一种舒适型汽车座椅靠背结构,其特征在于:所述弹性垫(6)内侧设置有导热绝缘层(13),所述导热绝缘层(13)内侧设置有电热丝层(12),所述电热丝层(12)内侧设置有内隔热层(11)。

3.如权利要求2所述的一种舒适型汽车座椅靠背结构,其特征在于:所述内隔热层(11)内侧与腰部支撑板(5)外侧固定,所述内隔热层(11)的制造材料为一种玻璃纤维,所述电热丝层(12)由多根绝缘电热丝组成。

4.如权利要求1所述的一种舒适型汽车座椅靠背结构,其特征在于:所述靠背本体(1)内部上方安装有内骨架(7),所述弧形支撑板(10)左侧面与内骨架(7)连接,导热绝缘层(13)为一种导热硅胶绝缘片。

5.如权利要求4所述的一种舒适型汽车座椅靠背结构,其特征在于:所述弧形支撑板(10)右侧面与弧形垫(4)背面胶接,两个推进伸缩杆(9)右端分别贯穿靠背本体(1)与腰部支撑板(5)固定,两个推进伸缩杆(9)的型号为一种HBIES‑08静音型电动推杆。

6.如权利要求1所述的一种舒适型汽车座椅靠背结构,其特征在于:所述矩形板(8)上表面与内骨架(7)下端固定,所述弹性垫(6)以及弧形垫(4)的制造材料均为一种聚氨酯橡胶。
