专利号: 2023203930399
申请人: 浙江明辉市政工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-06-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

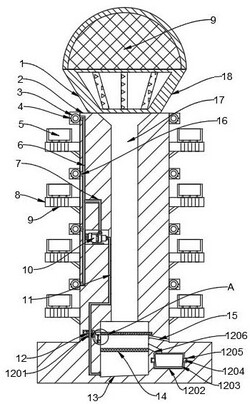

1.一种具有雨水收集功能的景观柱,包括景观柱主体(1),其特征在于:所述景观柱主体(1)内部的底端安装有景观柱柱身(2),所述景观柱柱身(2)内部的两端分别设置引流槽(17)和集水槽(13),所述引流槽(17)与集水槽(13)相连通,所述集水槽(13)的内部安装有过滤板(14),且过滤板(14)上方的景观柱柱身(2)的内部设置有清洁机构(12),所述景观柱柱身(2)的顶端安装有雨水引流座(18),且雨水引流座(18)的顶端安装有过滤网罩(9),所述景观柱柱身(2)的外侧均匀安装有安装座(8),且安装座(8)的顶端均安装有花盆(5),所述景观柱柱身(2)的外侧均匀安装有第一导流管(3),且第一导流管(3)的底端皆均匀安装有喷嘴(4),所述景观柱柱身(2)的内部安装有第二导流管(6),且第二导流管(6)靠近花盆(5)的一侧均匀安装有分流管(16),且分流管(16)均与第一导流管(3)相连通,所述景观柱柱身(2)的内部安装有水泵(10),且水泵(10)的进水口通过安装进水管(11)与集水槽(13)的内部相连通,所述水泵(10)的出水口通过安装出水管(7)与第二导流管(6)的内部相连通。

2.根据权利要求1所述的一种具有雨水收集功能的景观柱,其特征在于:所述清洁机构(12)包括第二安装槽(1207),所述第二安装槽(1207)设置在集水槽(13)外侧的景观柱柱身(2)的内部,所述第二安装槽(1207)的内部安装有螺纹杆(1213),且螺纹杆(1213)的外侧安装有螺纹套(1208),所述螺纹套(1208)的底端均匀安装有电动伸缩杆(1209),且电动伸缩杆(1209)的底端安装有安装板(1210),所述安装板(1210)底端的两侧分别安装有毛刷(1211)和刮板(1212),所述集水槽(13)的一侧设置有第三导流槽(15),所述第二安装槽(1207)一侧的景观柱柱身(2)的内部安装有电机(1201)。

3.根据权利要求2所述的一种具有雨水收集功能的景观柱,其特征在于:所述螺纹套(1208)的两端均安装有限位块(1214),所述第二安装槽(1207)外侧的景观柱柱身(2)的内部均设置有限位槽(1215),且限位槽(1215)均与限位块(1214)相连接。

4.根据权利要求3所述的一种具有雨水收集功能的景观柱,其特征在于:所述限位块(1214)的宽度大小均与限位槽(1215)的宽度大小相等,且限位块(1214)和限位槽(1215)均关于螺纹套(1208)的中轴线呈对称设置。

5.根据权利要求1所述的一种具有雨水收集功能的景观柱,其特征在于:所述集水槽(13)的一侧设置有第一导流槽(1206),且第一导流槽(1206)下方的景观柱柱身(2)的内部设置有第一安装槽(1202),所述第一安装槽(1202)的内部安装有集料盒(1203)。

6.根据权利要求5所述的一种具有雨水收集功能的景观柱,其特征在于:所述集料盒(1203)的两端均安装有滑块(1204),所述第一安装槽(1202)外侧的景观柱柱身(2)的内部均匀设置有滑槽(1205),且滑槽(1205)均与滑块(1204)相连接。
