专利号: 2023204077685
申请人: 陕西广宇兴生物科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 干燥
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

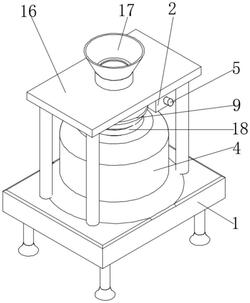

1.一种有机肥料生产用烘干设备,包括工作台(1)、固定框(2)和连接板(3),其特征在于:所述工作台(1)的上表面固定连接有烘干釜主体(4),所述固定框(2)的外壁安装有电机(5);

所述电机(5)通过传动组件与连接板(3)的外壁活动连接,所述连接板(3)的外壁固定连接有两个凸块(6),两个所述凸块(6)并排设置,两个所述凸块(6)的端部设置为圆弧外形,所述连接板(3)的外壁固定连接有拨杆(7),所述拨杆(7)的内壁滑动连接有滑动杆(8),所述滑动杆(8)的两端与固定框(2)的内壁固定连接,所述拨杆(7)的端部固定连接有移动板(9)。

2.根据权利要求1所述的一种有机肥料生产用烘干设备,其特征在于:所述传动组件包括第一横轴(10)、第一齿轮(11)、第二横轴(12)、凸轮(13)和第二齿轮(14),所述电机(5)的输出端固定连接有所述第一横轴(10),所述第一横轴(10)的一端与所述固定框(2)的内壁转动连接,所述第一横轴(10)的外壁固定连接有所述第一齿轮(11)。

3.根据权利要求2所述的一种有机肥料生产用烘干设备,其特征在于:所述第一齿轮(11)的外壁啮合连接有所述第二齿轮(14),所述第二齿轮(14)的内壁固定连接有所述第二横轴(12),所述第一横轴(10)和所述第二横轴(12)的外壁均固定连接有所述凸轮(13),两个所述凸轮(13)的朝向相反,两个所述凸块(6)与两个所述凸轮(13)设置在同一平面上。

4.根据权利要求2所述的一种有机肥料生产用烘干设备,其特征在于:所述固定框(2)的内壁固定连接有复位弹簧(15),所述复位弹簧(15)设置有两个。

5.根据权利要求4所述的一种有机肥料生产用烘干设备,其特征在于:两个所述复位弹簧(15)呈同一直线上设置,两个所述复位弹簧(15)的端部固定连接有连接板(3)。

6.根据权利要求1所述的一种有机肥料生产用烘干设备,其特征在于:所述工作台(1)上表面固定连接有支撑架(16),所述支撑架(16)的上表面设置有进料漏斗(17),所述支撑架(16)的下表面固定连接有所述固定框(2)。

7.根据权利要求6所述的一种有机肥料生产用烘干设备,其特征在于:所述进料漏斗(17)贯穿支撑架(16),所述进料漏斗(17)的下端固定连接有进料管道(18),所述进料管道(18)的下端与烘干釜主体(4)的内壁相连通,所述移动板(9)的内壁与进料管道(18)的外壁固定连接。

8.根据权利要求1所述的一种有机肥料生产用烘干设备,其特征在于:所述烘干釜主体(4)的下端固定连接有出料管道(19),所述出料管道(19)贯穿工作台(1),所述出料管道(19)的端部安装有电动阀门(20)。
