专利号: 2023204117470
申请人: 大连沃连特种油品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-03-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

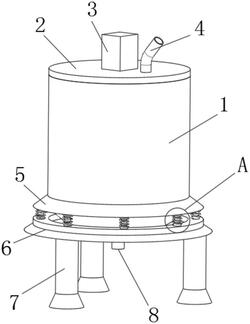

1.一种润滑油脂生产用加工调和机,包括调和箱(1),其特征在于:所述调和箱(1)顶部设置有箱盖(2),所述箱盖(2)顶部中心位置处固定安装有驱动电机(3),箱盖(2)顶部一侧位置设置有投料口(4),所述箱盖(2)顶部与底部之间位于驱动电机(3)下方开设有通孔,穿过通孔内壁转动连接有轴杆(9),轴杆(9)顶部一端与驱动电机(3)底部输出轴通过联轴器固定连接,所述调和箱(1)底部中心位置处设置有出料口(8),所述轴杆(9)圆周外侧位于调和箱(1)内部设置有调和机构;

所述调和机构包括安装盘一(12)和安装盘二(15),安装盘一(12)和安装盘二(15)均固定安装与轴杆(9)圆周外侧,所述安装盘一(12)圆周外侧通过螺栓固定安装有调和板一(14),安装盘二(15)圆周外侧通过螺栓固定安装有调和板二(13),调和板二(13)和调和板一(14)均呈圆周阵列均匀间隔分布;

所述调和板一(14)和调和板二(13)均呈倾斜板状,且调和板二(13)与调和板一(14)倾斜方向相反。

2.根据权利要求1所述的润滑油脂生产用加工调和机,其特征在于:所述调和板二(13)和调和板一(14)两侧表面之间均呈矩形阵列分布开设有导向孔(16),所述导向孔(16)呈倾斜设置,且导向孔(16)倾斜方向与调和板本体倾斜方向相反。

3.根据权利要求1所述的润滑油脂生产用加工调和机,其特征在于:所述调和箱(1)圆周外壁底部位置处固定连接有安装台(5),安装台(5)下方设置有减震台(6),所述安装台(5)与减震台(6)之间设置有减震机构,减震台(6)底部呈圆周阵列分布固定安装有三个支撑立柱(7)。

4.根据权利要求3所述的润滑油脂生产用加工调和机,其特征在于:所述减震机构包括阻尼器(17),阻尼器(17)设置有八个,八个阻尼器(17)呈圆周阵列分布于安装台(5)与减震台(6)之间,且阻尼器(17)两端分别与安装台(5)底部和减震台(6)顶部固定连接,所述阻尼器(17)圆周外侧位于安装台(5)与减震台(6)之间设置有弹簧(18)。

5.根据权利要求1所述的润滑油脂生产用加工调和机,其特征在于:所述轴杆(9)圆周外侧与调和箱(1)圆周内壁之间位于调和机构上方设置有过滤板(10),过滤板(10)圆周外侧与调和箱(1)圆周内壁固定连接,过滤板(10)圆周内侧与轴杆(9)圆周外侧呈转动连接。

6.根据权利要求5所述的润滑油脂生产用加工调和机,其特征在于:所述轴杆(9)圆周外壁一侧位置位于过滤板(10)上方固定安装有清扫刷(11),且清扫刷(11)底部与过滤板(10)顶部接触。
