专利号: 2023204303455
申请人: 江苏得其米业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2025-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种可产出细糠的碾米机,包括外壳(1)和出糠组件(7),其特征在于:所述外壳(1)的一侧表面固定连接有出糠组件(7),所述出糠组件(7)包括细糠出料口(701)、出料管(702)、连接套(703)、合页(704)、连接片(705)、第一固定块(706)、螺栓(707)和第二固定块(708),所述细糠出料口(701)焊接连接在外壳(1)的一侧表面;

所述细糠出料口(701)的一侧表面卡合连接有出料管(702),所述细糠出料口(701)的外侧表面活动连接有连接套(703),所述连接套(703)的外侧表面焊接连接有合页(704),所述合页(704)的一侧表面固定连接有连接片(705),所述连接片(705)的一端固定连接有第一固定块(706),所述第一固定块(706)的表面贯穿连接有螺栓(707),所述连接套(703)的一侧表面一端焊接连接有第二固定块(708)。

2.根据权利要求1所述的一种可产出细糠的碾米机,其特征在于:所述出料管(702)与细糠出料口(701)之间构成卡合连接,所述出料管(702)的内侧半径大于细糠出料口(701)的外侧半径。

3.根据权利要求1所述的一种可产出细糠的碾米机,其特征在于:所述连接片(705)通过合页(704)与连接套(703)之间构成旋转结构,所述合页(704)的尺寸小于连接套(703)的尺寸。

4.根据权利要求1所述的一种可产出细糠的碾米机,其特征在于:所述连接片(705)通过第一固定块(706)、螺栓(707)与第二固定块(708)之间构成螺纹连接,所述第一固定块(706)的尺寸与第二固定块(708)的尺寸相同。

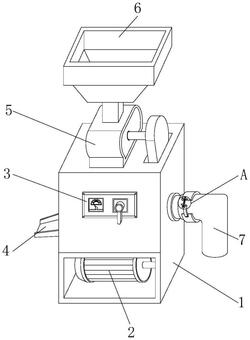

5.根据权利要求1所述的一种可产出细糠的碾米机,其特征在于:所述外壳(1)的内部设置有动力组件(2),所述外壳(1)的一侧表面螺钉连接有控制面板(3),所述外壳(1)的一侧表面设置有大米出料口(4),所述外壳(1)的顶部固定连接有粉碎仓(5),所述粉碎仓(5)的上方表面设置有进料口(6),所述动力组件(2)包括驱动电机(201)、传动杆(202)、第一传动柱(203)、活动轴(204)、履带(205)、第二传动柱(206)和连接杆(207),所述驱动电机(201)固定连接在外壳(1)的内部下方,所述驱动电机(201)的一侧表面固定连接有传动杆(202),所述传动杆(202)的另一端固定连接有第一传动柱(203),所述第一传动柱(203)通过传动杆(202)与驱动电机(201)构成旋转结构,所述传动杆(202)的中心线与第一传动柱(203)的中心线之间相重合。

6.根据权利要求5所述的一种可产出细糠的碾米机,其特征在于:所述第一传动柱(203)的一侧表面固定连接有活动轴(204),所述活动轴(204)固定连接在外壳(1)的内部一侧表面,所述第一传动柱(203)通过活动轴(204)与外壳(1)之间构成活动连接,所述活动轴(204)的中轴线与第一传动柱(203)的中轴线之间相重合。

7.根据权利要求5所述的一种可产出细糠的碾米机,其特征在于:所述第一传动柱(203)的外侧表面贴合有履带(205),所述履带(205)的另一端内侧表面贴合有第二传动柱(206),所述第二传动柱(206)固定连接在外壳(1)的一侧表面,所述第二传动柱(206)的另一侧表面焊接连接有连接杆(207),所述连接杆(207)的另一端贯穿连接在大米出料口(4)的一侧表面,所述第二传动柱(206)通过履带(205)与活动轴(204)之间构成活动连接,所述履带(205)的内侧表面与第二传动柱(206)的外侧表面相贴合。
