专利号: 202320440832X
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-01-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

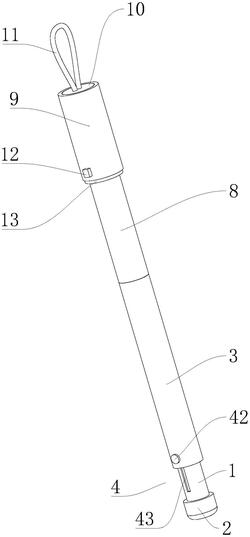

1.一种折叠式导盲杖,包括下杆体(1),其特征在于:所述下杆体(1)的底部安装有脚垫(2),所述下杆体(1)的侧壁上滑动卡接有连接杆(3),所述连接杆(3)与所述下杆体(1)侧壁上安装有长度调节组件(4),所述连接杆(3)的一端设置有滑槽,所述滑槽的内部设置有螺纹槽,所述螺纹槽的一侧壁上安装有弹力绳(5),所述弹力绳(5)的一端设置有固定块(6),所述固定块(6)通过螺纹连接在所述螺纹槽的内部,所述固定块(6)的一侧壁上安装有连接块(7),所述连接块(7)滑动卡接在所述滑槽的内部,所述连接块(7)的一侧壁上设置有上杆体(8),所述上杆体(8)的一端安装有握柄(9),所述握柄(9)的一侧壁上通过螺纹连接有顶盖(10),所述顶盖(10)的一侧壁上安装有失手绳(11)。

2.根据权利要求1所述的一种折叠式导盲杖,其特征在于:所述长度调节组件(4)包括螺纹杆(41)、旋钮(42)和防滑槽(43),所述螺纹杆(41)通过螺纹连接在所述连接杆(3)的侧外壁上,所述旋钮(42)安装在所述螺纹杆(41)的一端,所述防滑槽(43)设置在所述下杆体(1)的侧壁上,所述螺纹杆(41)的一端延伸至所述防滑槽(43)的内部。

3.根据权利要求1所述的一种折叠式导盲杖,其特征在于:所述握柄(9)的侧壁上安装有开关(12),所述握柄(9)的一端设置有照明灯(13),所述开关(12)与所述照明灯(13)之间电性连接。

4.根据权利要求3所述的一种折叠式导盲杖,其特征在于:所述握柄(9)的内部安装有电池(14),所述电池(14)与所述照明灯(13)之间电性连接。

5.根据权利要求1所述的一种折叠式导盲杖,其特征在于:所述握柄(9)的侧壁上设置有防滑层。

6.根据权利要求1所述的一种折叠式导盲杖,其特征在于:所述下杆体(1)与所述上杆体(8)的内部均为中空结构。

7.根据权利要求1所述的一种折叠式导盲杖,其特征在于:所述连接杆(3)与所述上杆体(8)的侧壁上均设置有反光涂层。
