专利号: 2023204485241
申请人: 殷君海
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-08-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

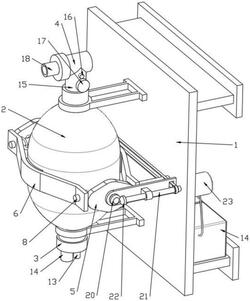

1.一种呼吸内科急用呼吸系统,其特征在于:包括固定架(1)、呼吸气囊(2)、输入模块(3)、输出模块(4)和驱动模块(5);

所述驱动模块(5)包括有夹板(6)、第一弹簧(7)、导向杆(8)和凸轮(9),所述固定架(1)前端固定连接有导向杆(8),所述固定架(1)前端通过连接架与呼吸气囊(2)之间固定连接,所述导向杆(8)圆周面滑动连接有夹板(6),所述夹板(6)用于挤压呼吸气囊(2),所述夹板(6)之间固定连接有第一弹簧(7),所述第一弹簧(7)用于对夹板(6)的复位;

所述输入模块(3)用于对呼吸气囊(2)内输入气体,所述输出模块(4)用于气体输出。

2.根据权利要求1所述的一种呼吸内科急用呼吸系统,其特征在于:所述夹板(6)内壁固定连接有防护垫(10),所述防护垫(10)远离夹板(6)的一端与呼吸气囊(2)之间贴合。

3.根据权利要求1所述的一种呼吸内科急用呼吸系统,其特征在于:所述呼吸气囊(2)内壁固定连接有固定垫(11),所述固定垫(11)之间固定连接有第二弹簧(12),所述第二弹簧(12)用于对呼吸气囊(2)的复位。

4.根据权利要求1所述的一种呼吸内科急用呼吸系统,其特征在于:所述输入模块(3)包括有氮气接口(13)和进气口(14),所述呼吸气囊(2)的输入端固定连接有连接口,所述连接口下端固定连接有氮气接口(13)和进气口(14),所述氮气接口(13)用于连接氮气,所述输出模块(4)包括有输出管(15)、单向阀(16)、压力安全阀(17)和出气连接口(18),所述呼吸气囊(2)输出端固定连接有输出管(15),所述输出管(15)内设置有单向阀(16)和压力安全阀(17),所述输出管(15)圆周面固定连接有出气连接口(18)。

5.根据权利要求1所述的一种呼吸内科急用呼吸系统,其特征在于:所述凸轮(9)内固定连接有第一连接轴(19),所述第一连接轴(19)圆周面固定连接有第一锥齿轮(20),所述固定架(1)内转动连接有第二连接轴(21),所述第二连接轴(21)前端固定连接有第二锥齿轮(22),所述第一锥齿轮(20)与第二锥齿轮(22)啮合,所述第二连接轴(21)圆周面固定连接有皮带轮,所述皮带轮之间通过皮带连接,所述固定架(1)后端固定连接有马达(23),所述马达(23)输出端与第二连接轴(21)之间固定连接。

6.根据权利要求5所述的一种呼吸内科急用呼吸系统,其特征在于:所述固定架(1)内固定连接有蓄电池(24),所述蓄电池(24)与马达(23)之间通过电线连接。
