专利号: 2023204520813
申请人: 山东启卓信息技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

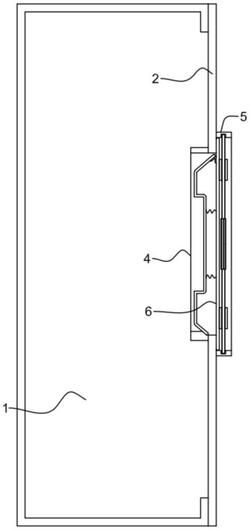

1.一种计算机的通风散热结构,包括一侧敞开设置的机箱,其中机箱的敞开端处设置有将其密封的侧板,其特征在于:所述侧板上开设有矩形开口,其中侧板内壁上设置有内部开口与矩形开口内径大小相适配的矩形围边I,且侧板外壁上设置有将矩形开口圈住的矩形围边II;

所述围边II内设置有将矩形开口密封的过滤板,其中过滤板外侧设置有锁紧机构,且锁紧机构包括上下两组安装座,所述安装座内设置有一端嵌入围边II对应内壁中的限位杆,其中上下对应两组限位杆之间通过螺管连接;

所述过滤板一侧设置有穿过矩形开口并延伸至围边I内的过滤网,其中过滤网通过弹簧与过滤板连接,所述过滤网上下两端均朝过滤板方向弯折有倾斜部,其中上方倾斜部与过滤板之间通过合页铰接,且下方倾斜部与围边I内底壁之间所构成的夹角处设置有限位板。

2.根据权利要求1所述的一种计算机的通风散热结构,其特征在于:所述过滤网侧壁上朝过滤板方向弯折有U型弯折部,其中弯折部与过滤板之间通过弹簧连接。

3.根据权利要求1所述的一种计算机的通风散热结构,其特征在于:所述过滤板侧壁上的孔径大于过滤网孔径,其中过滤板大小与围边II开口内大小相适配。

4.根据权利要求1所述的一种计算机的通风散热结构,其特征在于:所述限位杆包括同轴设置的方形杆与螺杆,其中安装座上开设有用于方形杆穿过的方形固定通道,且螺管外套在上下对应两组螺杆之间,所述围边II内壁上设置有用于容纳方形杆末端的凹槽。

5.根据权利要求4所述的一种计算机的通风散热结构,其特征在于:所述方形杆长度大于固定通道长度,其中安装座与围边II对应内壁之间的间距小于方形杆长度。

6.根据权利要求1所述的一种计算机的通风散热结构,其特征在于:所述限位板固定在围边I内底壁上,其中限位板一端设置有紧贴在下方倾斜部端面上的斜面。

7.根据权利要求1所述的一种计算机的通风散热结构,其特征在于:上下两组限位杆之间的长度总和小于过滤板的高度,其中上下两组限位杆与螺管之间的长度总和大于过滤板高度。

8.根据权利要求1所述的一种计算机的通风散热结构,其特征在于:下方倾斜部长度小于上方倾斜部长度,其中弹簧设置在上下两组倾斜部之间的过滤网上。
