专利号: 2023204650889
申请人: 安徽九长汽车科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

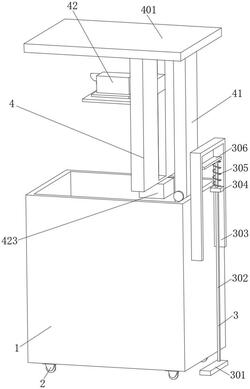

1.一种机动车零配件销售用演示装置,包括防护壳(1),其特征在于:所述防护壳(1)底面固定连接有万向轮(2),所述防护壳(1)上方设置有投影机构(4),所述防护壳(1)右侧设置有固定机构(3),所述投影机构(4)包括盖板(401),所述盖板(401)下方设置有调节部(42);

所述调节部(42)包括回型框(421)和电机(423),所述回型框(421)上端面与盖板(401)底面固定连接,所述电机(423)上端面与回型框(421)底面固定连接,所述电机(423)输出轴上端外表面通过第一轴承转动贯穿回型框(421)底面并延伸至回型框(421)内部;

所述回型框(421)右侧设置有伸缩部(41);

所述伸缩部(41)包括套筒(413)和第二滑杆(411),所述套筒(413)上端面与盖板(401)底面固定连接,所述第二滑杆(411)设置在套筒(413)内部,所述第二滑杆(411)底端延伸至防护壳(1)内部并与防护壳(1)内壁固定连接。

2.根据权利要求1所述的一种机动车零配件销售用演示装置,其特征在于:所述电机(423)输出轴外表面螺纹套设有滑块(422),所述滑块(422)左端面固定连接有L型板(424),所述L型板(424)上方设置有投影仪(428)。

3.根据权利要求1所述的一种机动车零配件销售用演示装置,其特征在于:所述L型板(424)内壁固定连接有转轴(427),所述转轴(427)上端外表面通过第二轴承转动套设有连接板(426),所述连接板(426)上端面与投影仪(428)底面固定连接。

4.根据权利要求3所述的一种机动车零配件销售用演示装置,其特征在于:所述L型板(424)内壁开设有卡槽,所述连接板(426)底面固定连接有卡件(425),所述卡件(425)底端外表面延伸至卡槽内部并与卡槽内壁卡接。

5.根据权利要求1所述的一种机动车零配件销售用演示装置,其特征在于:所述第二滑杆(411)外表面开设有滑槽,滑槽内壁滑动连接有卡块(412),所述卡块(412)外表面与套筒(413)内壁固定连接。

6.根据权利要求1所述的一种机动车零配件销售用演示装置,其特征在于:所述套筒(413)前方设置有把手(414),所述把手(414)后端外表面滑动贯穿套筒(413)正面并延伸至套筒(413)内部,所述把手(414)外表面与第二滑杆(411)上端面卡接,所述把手(414)外表面固定套设有第二弹簧(415),所述第二弹簧(415)后端与套筒(413)正面固定连接。

7.根据权利要求1所述的一种机动车零配件销售用演示装置,其特征在于:所述固定机构(3)包括U型板(303),所述U型板(303)左端面与防护壳(1)右端面固定连接,所述U型板(303)内壁固定连接有固定块(304),所述固定块(304)上下端面滑动贯穿设置有第一滑杆(302),所述第一滑杆(302)底面固定连接压板(301),所述第一滑杆(302)上端面固定连接有握杆(306),所述第一滑杆(302)外面估固定套设有第一弹簧(305),所述第一弹簧(305)上端与握杆(306)底面固定连接。
