专利号: 2023204705928
申请人: 重庆巨鼎玻璃有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

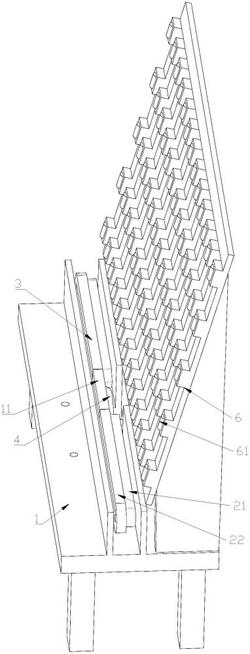

1.单边倾斜式玻璃(8)磨边设备,其特征在于,包括:工作平台(1)、第一传送带(2)、第二传动带(3)、打磨轮(4)、旋转驱动机构(5)以及倾斜支撑架(6);

工作平台(1)上安装有在一条直线上的第一传送带(2)和第二传送带,第一传送带(2)与第二传送带之间有间隙,所述间隙供打磨轮(4)冒出;

第一传送带(2)和第二传送带均包括:带体(21)、传送辊以及辊驱动组件,带体(21)环绕在相互平行的传送辊外,传送辊由辊驱动组件驱动;

在第一传送带(2)和第二传送带旁安装有倾斜支撑架(6),倾斜支撑架(6)面向第一传送带(2)和第二传送带一侧形成支撑面,支撑面与竖直方向之间夹角为锐角,支撑面与第一传动带的方向平行,带体(21)背离支撑面一侧形成凸起(22),凸起(22)阻挡靠在支撑面上玻璃(8)底部。

2.根据权利要求1所述的单边倾斜式玻璃(8)磨边设备,其特征在于,打磨轮(4)为圆锥台结构,打磨轮(4)的锥度等于支撑面偏离竖直方向的偏离角度。

3.根据权利要求2所述的单边倾斜式玻璃(8)磨边设备,其特征在于,旋转驱动机构(5)包括:旋转轴(51)、第一带轮、皮带(53)、第二带轮(54)以及打磨电机(55),打磨电机(55)安装在工作平台(1)上,打磨电机(55)的输出轴固定至第一带动轮,第一带动轮通过皮带(53)连接至第二带轮(54),第二带轮(54)通过旋转轴(51)固定至打磨轮(4)。

4.根据权利要求3所述的单边倾斜式玻璃(8)磨边设备,其特征在于,第一传送带(2)与第二传送带之间固定有阻挡块(11),阻挡块(11)压紧玻璃(8)底部。

5.根据权利要求4所述的单边倾斜式玻璃(8)磨边设备,其特征在于,在倾斜支撑架(6)上安装有若干能够旋转的导向轮(61),导向轮(61)与玻璃(8)紧贴,所有导向轮(61)均与支撑面相切。

6.根据权利要求5所述的单边倾斜式玻璃(8)磨边设备,其特征在于,在工作平台(1)上安装有防护罩(7),防护罩(7)安装在工作平台(1)上,防护罩(7)盖在打磨轮(4)外。
