专利号: 2023204742306
申请人: 广东卓柏信息科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

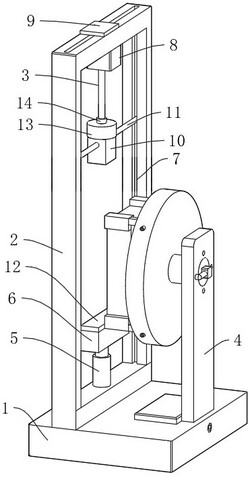

1.一种电池包挤压测试装置,包括测试台(1)、设置在测试台(1)上的测试架(2)、设置在测试架(2)上的施压组件(3)以及设置在测试台(1)上并位于测试架(2)一侧的调节锁紧组件(4),其特征在于:所述测试架(2)上设有第一气缸(5),且第一气缸(5)的伸缩端设有支撑块(6),所述支撑块(6)上设有压力传感器(12),所述测试架(2)上设有导向槽(7),所述施压组件(3)包括水平滑设在测试架(2)顶部的滑块(9)、设置在滑块(9)上且伸缩端朝向第一气缸(5)的第二气缸(8)和竖直滑设在测试架(2)上的挤压块(10),所述第二气缸(8)的伸缩端设有压盘(13),所述挤压块(10)与压盘(13)连接,所述调节锁紧组件(4)包括滑设在测试台(1)上的支撑板(15)、与支撑板(15)转动连接的转盘(18),所述支撑板(15)滑动方向为靠近测试架(2)以及朝向远离测试架(2)的方向,所述转盘(18)靠近测试架(2)的一侧滑设有两组对称设置的夹持块(19),所述转盘(18)上设有调节角度的限位组件。

2.根据权利要求1所述的电池包挤压测试装置,其特征在于:所述压盘(13)通过安装螺丝(14)与第二气缸(8)的伸缩端连接。

3.根据权利要求1所述的电池包挤压测试装置,其特征在于:所述挤压块(10)通过导杆(11)滑设在测试架(2)上,且挤压块(10)与导杆(11)滑动连接。

4.根据权利要求1所述的电池包挤压测试装置,其特征在于:所述测试台(1)上设有调节支撑板(15)移动的丝杠(16),所述支撑板(15)上设有遮板(17)。

5.根据权利要求1所述的电池包挤压测试装置,其特征在于:所述支撑板(15)上设有多组环形阵列分布的限位孔(25)。

6.根据权利要求5所述的电池包挤压测试装置,其特征在于:所述转盘(18)通过转轴(21)转动设置在支撑板(15)上,所述限位组件包括滑设在转轴(21)上的活动块(23),所述转轴(21)上设有弹簧(22),且弹簧(22)的另一端与活动块(23)连接,所述活动块(23)上设有L形限位杆(24),且L形限位杆(24)与支撑板(15)滑动连接伸进限位孔(25)内。

7.根据权利要求1所述的电池包挤压测试装置,其特征在于:所述转盘(18)上设有双向丝杠(20),所述夹持块(19)与双向丝杠(20)螺纹连接。
