专利号: 2023204789567
申请人: 武汉轶彩科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 电解或电泳工艺;其所用设备〔4〕
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

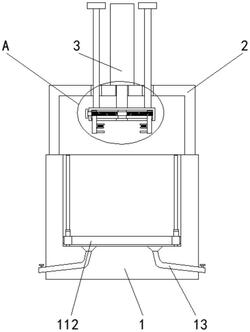

1.一种辅助覆膜装置,包括覆膜池(1),其特征在于:所述覆膜池(1)的顶端固定连接有龙门架(2),所述龙门架(2)的顶端固定连接有电动推杆(3),所述电动推杆(3)的输出轴底端固定连接有夹持箱(4),所述夹持箱(4)的顶端固定连接有贯穿并延伸至龙门架(2)上方的保护杆(5),所述夹持箱(4)的内部转动连接有双向螺纹杆(6),所述双向螺纹杆(6)的外侧螺纹连接有数量为两个的移动板(7),所述夹持箱(4)的内部固定连接有数量为若干个的滑动杆(8),所述滑动杆(8)外侧与移动板(7)滑动连接,两个所述移动板(7)的相对侧固定连接有夹持板(9),单个所述移动板(7)外侧夹持板(9)的数量为两个。

2.根据权利要求1所述的一种辅助覆膜装置,其特征在于:所述龙门架(2)的顶端开设有保护孔,所述保护孔的截面面积与保护杆(5)的截面面积相适配,所述保护杆(5)的顶端固定连接有保护块。

3.根据权利要求1所述的一种辅助覆膜装置,其特征在于:还包括限位组件(10),所述限位组件(10)包括固定连接于上侧夹持板(9)底端的限位弹簧(101),所述限位弹簧(101)的另一端固定连接有限位板(102),所述限位板(102)的底端和下侧所述夹持板(9)的顶端均固定连接有防滑摩擦垫(103)。

4.根据权利要求1所述的一种辅助覆膜装置,其特征在于:还包括清洁组件(11),所述清洁组件(11)包括固定连接于覆膜池(1)内侧底壁的清洁杆(111),所述清洁杆(111)的外侧滑动连接有清洁环(112),所述清洁环(112)靠近覆膜池(1)的一端固定连接有清洁布(113)。

5.根据权利要求4所述的一种辅助覆膜装置,其特征在于:所述清洁布(113)与覆膜池(1)的内侧壁相互挤压,所述清洁杆(111)的数量为四个,四个所述清洁杆(111)呈矩形阵列分布在覆膜池(1)的底部,所述清洁环(112)的顶端固定连接有数量为两个的拉动把手(12)。

6.根据权利要求1所述的一种辅助覆膜装置,其特征在于:所述覆膜池(1)的内侧壁呈抛光处理,所述覆膜池(1)得到底端连通有数量为两个的导液管(13),所述导液管(13)的内侧设置有控制阀门,所述导液管(13)延伸至覆膜池(1)的外侧。

7.根据权利要求1所述的一种辅助覆膜装置,其特征在于:所述覆膜池(1)的内侧底部固定连接超声波发射器,两个所述移动板(7)呈左右对称分布在双向螺纹杆(6)的外侧,所述双向螺纹杆(6)的内部与夹持箱(4)的内部呈阻尼铰接。
