专利号: 2023204794160
申请人: 张斌
专利类型:实用新型
专利状态:已下证
专利领域: 层状产品
更新日期:2024-05-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

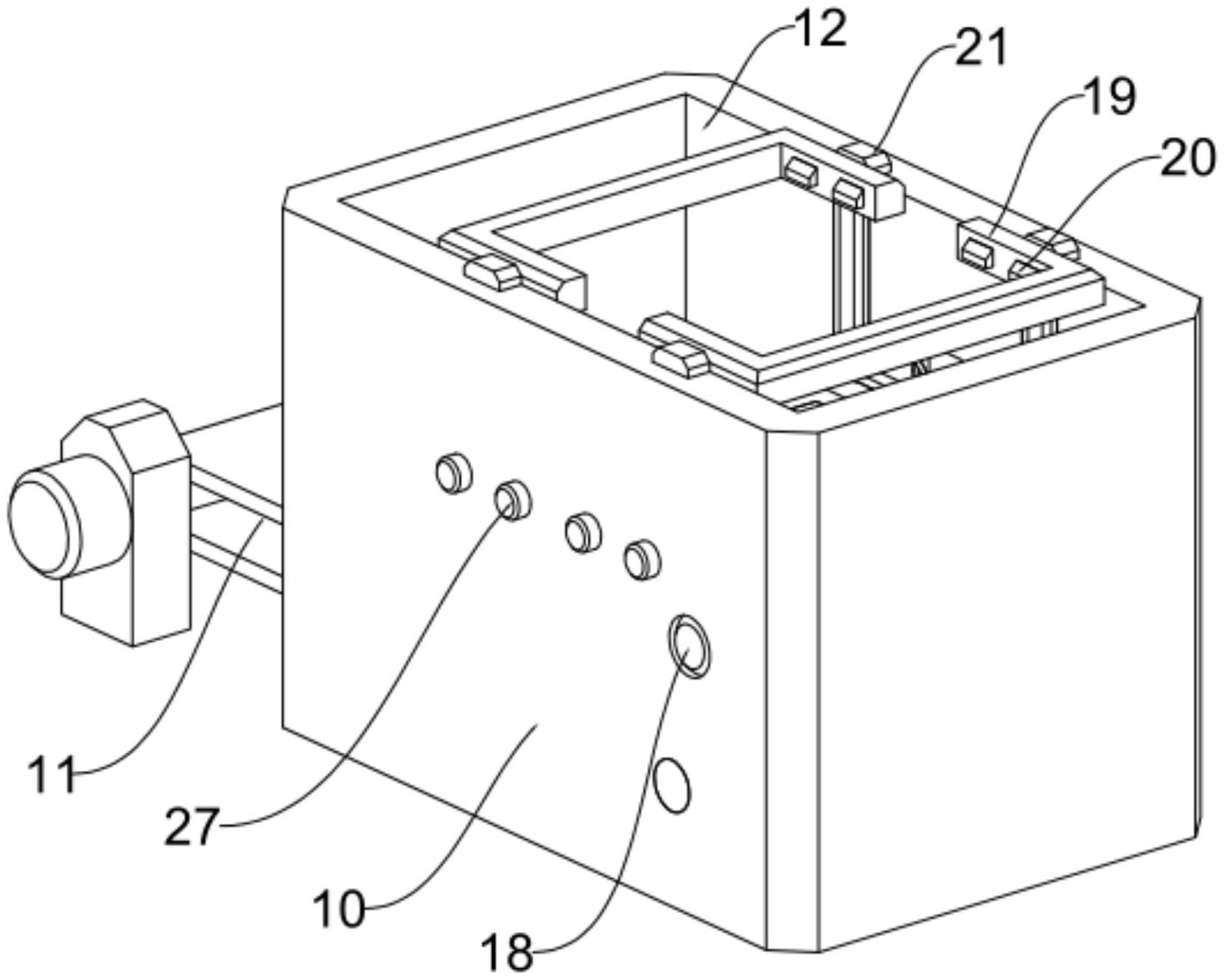

1.一种高强度复合耐磨板生产,包括箱体(10),其特征在于:所述箱体(10)的上侧设有进口(12),所述箱体(10)的下部一侧设有出口(13),所述出口(13)的前后侧贯穿设有传送机构(11),所述箱体(10)的内部中间滑动设有移动箱(14),所述移动箱(14)的内部滑动设有放置板(15),所述移动箱(14)的上方前后两侧设有两个向下开口的C型框(19),每个所述C型框(19)的内部两侧均间隔滑动设有两个弹性夹块(20),每个所述C型框(19)的两侧设有两个Z型导向框(21),每个所述C型框(19)的两侧固设有两个六边形块(22),每个所述六边形块(22)在Z型导向框(21)内滑动,每个所述Z型导向框(21)呈横向放置的第一拐角处设有第一转向组件(24);所述第一转向组件(24)包括转板(26),所述转板(26)的朝向箱体(10)内部一侧滑动设有卡块(28)。

2.根据权利要求1所述的一种高强度复合耐磨板生产,其特征在于:所述卡块(28)与转板(26)之间连接设有弹性件(29),所述转板(26)偏离卡块(28)方向一侧设有第一电机(27),每个所述Z型导向框(21)呈横向放置的第二拐角处设有第二转向组件(25),所述第二转向组件(25)与第一转向组件(24)的结构相同。

3.根据权利要求2所述的一种高强度复合耐磨板生产,其特征在于:所述第一转向组件(24)内的卡块(28)上端内边与上端偏离第二转向组件(25)方向一边均为倾斜面结构,所述第二转向组件(25)内的卡块(28)朝向第一转向组件(24)方向一边与上端朝向第一转向组件(24)方向一边均为倾斜面结构;每个所述弹性夹块(20)的上端内侧为倾斜面结构。

4.根据权利要求1所述的一种高强度复合耐磨板生产,其特征在于:所述六边形块(22)的下侧固设有第二电机(33),所述第二电机(33)的输出端固设有传动轮(34),所述传动轮(34)的周向外侧只与Z型导向框(21)的一侧接触。

5.根据权利要求1所述的一种高强度复合耐磨板生产,其特征在于:所述箱体(10)的内部后侧转动设有转轴(17),所述转轴(17)的一端设有第三电机(18),所述转轴(17)与放置板(15)之间连接固设有连接块(16)。

6.根据权利要求1所述的一种高强度复合耐磨板生产,其特征在于:所述移动箱(14)的两侧固设有两个移动板(30),两个所述移动板(30)的下方分别设有两个第四电机(31),两个所述第四电机(31)的输出端分别固设有两个丝杆(32),两个所述丝杆(32)分别与两个移动板(30)螺纹接触。
